製品説明
駆動システムはロータリーキルンの心臓部です。動力を巨大なガースギアに伝達するピニオンは、巨大なトルク、一定の高負荷、およびかなりの周囲熱など、考えられる限り最も過酷な条件下で動作します。この 1 つのコンポーネントに障害が発生すると、即時にコストがかかる計画外の停止が発生し、生産ライン全体が停止します。

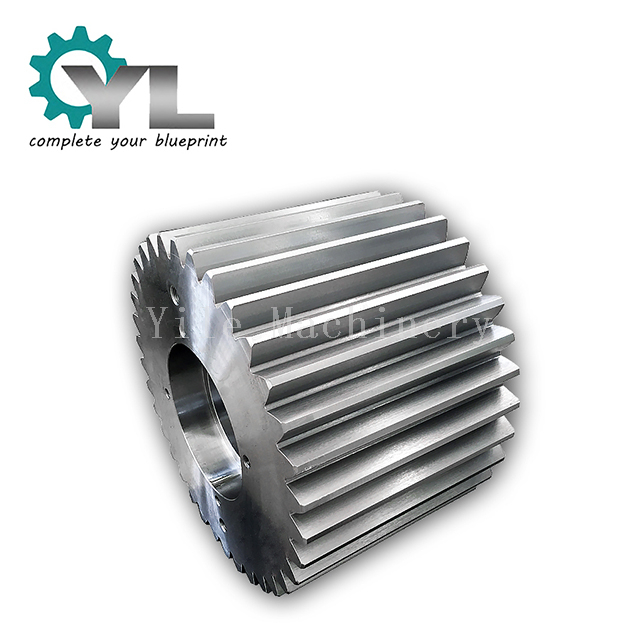

Yile Machinery は、セメント業界特有の需要に合わせて特別に設計された鍛造高強度ドライブ ピニオンの製造を専門としています。当社は、最大限の耐用年数と予測可能なパフォーマンスを提供し、プラントの稼働時間を確保するコンポーネントを提供することに重点を置いています。
キルンピニオンが生き残れるかどうかは、その材料の品質と製造の精度に完全にかかっています。当社のプロセスは、最初から靭性と耐摩耗性を組み込むように設計されています。
すべてのピニオンは、高級合金鋼の固体の鍛造ブランクとして始まります。鍛造プロセスにより、内部欠陥のない緻密で洗練された結晶粒構造が形成され、鋳造品や棒材の代替品よりもはるかに優れた靭性と耐疲労性を備えています。
ピニオンには、制御された 焼き入れ焼き戻し (Q&T) プロセスが施されます。
利点: この重要なステップにより、歯車の歯全体に均一な完全硬化微細構造が形成されます。ガースギアに対する優れた耐摩耗性を実現する高い表面硬度と、焼成炉の操業による膨大な衝撃荷重を破損することなく吸収するための強靱で延性のあるコアの完璧なバランスを作り出しています。
硬化後、CNC プロファイル研削を使用してギアの歯を仕上げます 。
利点: 研削により、高精度で非常に滑らかな歯の表面が得られます。これにより、ガース ギアとの完全な全面接触が確保され、荷重が均等に分散され、接触ストレスが軽減され、振動が最小限に抑えられ、交換不可能なガース ギアを含むドライブ トレイン全体の寿命が大幅に延長されます。
当社のキルン ピニオンは、過酷な用途での性能が証明された認定済みの高性能合金鋼から製造されています。
34CrNiMo6 (DIN 1.6582 / AISI 4340): これは、高応力コンポーネント用の最高の材料です。ニッケル - クロム - モリブデンの組成は、高い引張強度、優れた靭性、優れた耐疲労性の優れた組み合わせを提供し、セメントキルンの巨大な回転トルクを処理するのに理想的な選択肢となります。
私たちは、窯の信頼性が私たちの品質に依存していることを知っています。すべてのピニオンは、厳格な多段階の検査プロセスを通じて検証されます。
超音波検査 (UT): 内部欠陥がないことを保証するために、未加工の鍛造品が 100% 検査されます。
磁粉検査 (MPI): 完成した歯車の歯を検査して、表面に亀裂がなく完璧であることを確認します。
硬度テスト: 熱処理プロセスが最適な耐摩耗性を実現するために指定された硬度に達していることを検証します。
ギア計測レポート: ギアのプロファイル、ピッチ、リードが設計仕様 (AGMA/ISO 規格など) を満たしていることを確認するために、完全な寸法レポートが生成されます。
完全な文書パッケージ: 各ピニオンには、記録用の MTR、熱処理チャート、検査レポートのフルセットが同梱されています。
当社の頑丈なピニオンは、以下の主要な駆動システム向けに設計されています。
セメント窯
ライムキルンズ
ロータリードライヤー
大型粉砕機（ボール、SAG）
その他大型回転産業機器
信頼性の高いキルン ピニオンで生産を確実にします。見積もりをリクエストしてください。
当社のエンジニアリングチームにお問い合わせください。 包括的な見積もりとエンジニアリングレビューについては、技術図面、ギアデータ、材料仕様を添えて
