Ürün Açıklaması
Karmaşık Döner Sistemler için Kompakt, Yüksek Performanslı Çözüm

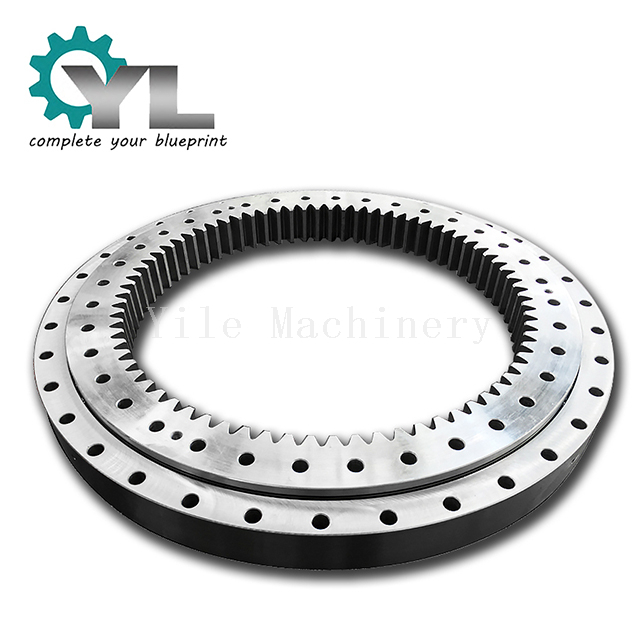

Yile Machinery, entegre bir iç dişliye sahip kapsamlı bir dört nokta temaslı bilyalı döner rulman yelpazesi üretmektedir. Bu tasarım, yükleri ve dönme hareketini iletmek için sağlam, tek üniteli bir çözüm sunarak alanın sınırlı olduğu ve performansın kritik olduğu uygulamalar için idealdir.
Rulman ve dişliyi tek bir bileşende birleştiren dahili dişli çevirme halkalarımız, mühendislerin daha kompakt, güvenilir ve uygun maliyetli makineler tasarlamasına yardımcı olur.
Dahili dişliye sahip bir döner halkanın seçilmesi, farklı mühendislik avantajları sunar:
Alan Verimliliği: Tahrik pinyonu yatağın iç çapı içine monte edilmiştir ve harici dişli konfigürasyonuna kıyasla önemli ölçüde daha küçük bir genel tasarım ayak izi oluşturur.
Dişli Koruması: İç dişli dişleri, ekipman yapısı tarafından korunarak darbelerden, döküntülerden ve çevre kirliliğinden korunur.
Gelişmiş Güvenlik: Kapalı dişli mekanizması sıkışma noktalarını azaltarak çalışma güvenliğini artırır.
Dört noktalı temas tasarımı, olağanüstü çok yönlülüğü nedeniyle döner yataklarda en yaygın kullanılan konfigürasyondur.
Özel olarak tasarlanmış gotik kemerli bir kanalda tek sıra bilyalı rulmanlar çalışır. Bu geometri, rulmanın eksenel (itme) yükleri, radyal yükleri ve herhangi bir yönden önemli devrilme momenti yüklerini eş zamanlı olarak karşılamasını sağlar. Bu, karmaşık çoklu rulman sistemlerine olan ihtiyacı ortadan kaldırarak tasarımınızı ve montajınızı basitleştirir.
Ürettiğimiz her döner halka, uzun ömür ve güvenilir performans sağlamak için titiz standartlara göre üretilmiştir.
Sağlam Malzemeler: yüksek kaliteli dövme çelik halkalar kullanıyoruz . 42CrMo veya 50Mn'den Güçleri ve dayanıklılıklarıyla bilinen, genellikle
İndüksiyonla Sertleştirilmiş Yuvarlanma Yolları: Rulman kanalları hassas bir şekilde işlenir ve ardından 55-62 HRC yüzey sertliğine ulaşmak için indüksiyonla sertleştirme işleminden geçirilir . Bu, çekirdek kırılmaya karşı dayanıklı kalırken, yüksek temas gerilimlerinin üstesinden gelmek için derin, aşınmaya dayanıklı bir kasa oluşturur.
Hassas Dişli Kesimi: İç dişli dişleri, belirttiğiniz modüle ve kalite düzeyine göre hassas bir şekilde kesilmiş olup, tahrik pinyonunuzla düzgün, düşük boşluklu bir kavrama sağlar.
Yüksek Kaliteli Bileşenler: Rulmanlar hassas çelik bilyalar, dayanıklı ara parçalar/kafesler ve sağlam Nitril (NBR) contalarla bir araya getirilmiştir. , gresi tutmak ve kirletici maddeleri dışarıda tutmak için
Kalite Kontrol: Her rulman, spesifikasyonlarınızı karşıladığından veya aştığından emin olmak için boyutsal doğruluk, dönme torku ve boşluk açısından incelenir.
Şartname |
Detaylar |
Rulman Tipi |
Tek Sıralı Dört Nokta Temaslı Bilyalı Döner Rulman |
Dişli Tipi |
İç Dişli (özel modül, basınç açısı ve diş sayısı) |
Halka Malzemesi |
Dövme Çelik (42CrMo, 50Mn, C45 veya müşteri tarafından belirlenir) |
Yuvarlanma Yolu Sertliği |
55-62 HRC (İndüksiyonla Sertleştirilmiş) |
Sızdırmazlık |
Çift dudaklı Nitril (NBR) kauçuk contalar |
Yük Kapasitesi |
Eksenel, Radyal ve Devirme Momenti yüklerinin birleşimini karşılar |
Özelleştirme |
Tamamen özelleştirilebilir çap, yükseklik, dişli özellikleri ve montaj deliği modelleri |
İç dişli döner yataklarımız aşağıdakiler için güvenilir seçimdir:
İnşaat Makineleri: Mini ekskavatörler, kule vinçler, kamyona monteli vinçler, hava çalışma platformları.
Endüstriyel Otomasyon: Mafsallı robotik kollar, kaynak pozisyonerleri, otomatik indeksleme tablaları.
Malzeme Taşıma: Hafif hizmet tipi liman ve güverte vinçleri, paletleyiciler, istifleyiciler.
Yenilenebilir Enerji: Küçük rüzgar türbini sapma sistemleri, güneş takip cihazları.
Özel Ekipmanlar: Tıbbi tarayıcılar (CT, MRI), şişeleme ve dolum makineleri, uydu antenleri.
Özel Çevirme Halkası İçin Teklif Alın
Doğru bir çözüm sağlamak için lütfen yük spektrumu (eksenel, radyal, moment), dönme hızı, boyut kısıtlamaları ve dişli özellikleri dahil olmak üzere teknik gereksinimlerinizi gönderin. Mühendislerimiz size yardımcı olmaya hazır.
