Produkbeskrywing
Die kompakte, hoëprestasie-oplossing vir komplekse rotasiestelsels

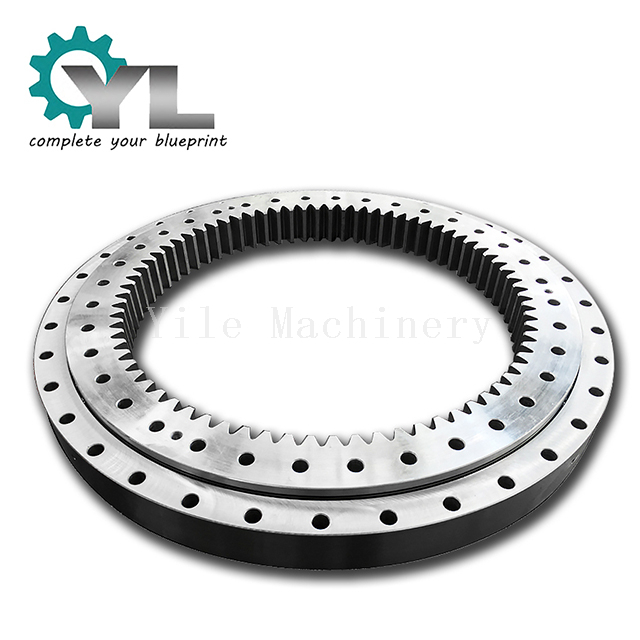

Yile Machinery vervaardig 'n omvattende reeks vierpunt-kontakkogel-swaailaers met 'n geïntegreerde interne rat. Hierdie ontwerp bied 'n robuuste, enkel-eenheid oplossing vir die oordrag van vragte en rotasiebeweging, wat dit ideaal maak vir toepassings waar spasie beperk is en werkverrigting krities is.
Deur die laer en rat in een komponent te kombineer, help ons interne rat-swaairinge ingenieurs om meer kompakte, betroubare en koste-effektiewe masjinerie te ontwerp.
Die keuse van 'n draairing met 'n interne rat bied duidelike ingenieursvoordele:
Ruimtedoeltreffendheid: Die dryfrat is binne die laer se binnedeursnee gemonteer, wat 'n aansienlik kleiner algehele ontwerpvoetspoor skep in vergelyking met 'n eksterne ratkonfigurasie.
Ratbeskerming: Die interne rattande word deur die toerustingstruktuur beskerm, wat hulle teen impak, puin en omgewingsbesoedeling beskerm.
Verbeterde veiligheid: Die ingeslote ratmeganisme verminder knyppunte, wat operasionele veiligheid verbeter.
Die vierpunt-kontakontwerp is die mees gebruikte konfigurasie vir draaiende laers vanweë sy besonderse veelsydigheid.
'n Enkele ry kogellagers loop in 'n spesiaal ontwerpte gotiese boog-renbaan. Hierdie geometrie laat die laer toe om terselfdertyd aksiale (stoot) belastings, radiale belastings en beduidende kantelmomentladings vanuit enige rigting te akkommodeer. Dit skakel die behoefte aan komplekse veeldraerstelsels uit, wat jou ontwerp en samestelling vergemaklik.
Elke draaikrans wat ons vervaardig, is volgens streng standaarde gebou om lang lewe en betroubare werkverrigting te verseker.
Robuuste materiale: Ons gebruik gesmede staalringe van hoë gehalte, tipies van 42CrMo of 50Mn , bekend vir hul sterkte en taaiheid.
Induksie verharde renbane: Die draerbane word presisie gemasjineer en ondergaan dan 'n induksie verhardingsproses om 'n oppervlakhardheid van 55-62 HRC te bereik . Dit skep 'n diep, slytvaste omhulsel vir die hantering van hoë kontakspannings terwyl die kern taai bly om breuk te weerstaan.
Presisie-ratsny: Die interne rat-tande is presies gesny volgens jou gespesifiseerde module en kwaliteitsvlak, wat verseker dat gladde, lae-speling inskakel met jou dryfrat.
Onderdele van hoë gehalte: Laers word saamgestel met presisiestaalballetjies, duursame spasieërs/hokke, en robuuste Nitril (NBR) seëls om vet te behou en kontaminante uit te hou.
Kwaliteitbeheer: Elke laer word geïnspekteer vir dimensionele akkuraatheid, rotasiewringkrag en speling om te verseker dat dit aan u spesifikasies voldoen of oorskry.
Spesifikasie |
Besonderhede |
Tipe dra |
Enkelry Vierpunt-kontakkogel-swaailaer |
Tipe rat |
Interne rat (pasgemaakte module, drukhoek en tandtelling) |
Ring Materiaal |
Gesmede staal (42CrMo, 50Mn, C45, of kliënt gespesifiseer) |
Raceway Hardheid |
55-62 HRC (Induksie Gehard) |
Seël |
Dubbellip Nitril (NBR) rubberseëls |
Laai kapasiteit |
Akkommodeer gekombineerde aksiale, radiale en kantelmoment-ladings |
Pasmaak |
Volledig aanpasbare deursnee, hoogte, ratspesifikasies en monteringsgatpatrone |
Ons interne rat-swaailaers is die betroubare keuse vir:
Konstruksiemasjinerie: Minigraafmachines, toringhyskrane, vragmotor-gemonteerde hyskrane, lugwerkplatforms.
Industriële outomatisering: Geartikuleerde robotarms, sweisposisioneerders, outomatiese indekseertafels.
Materiaalhantering: Ligte hawe- en dekkrane, palleteerders, stapelaars.
Hernubare energie: Klein windturbine-swaaistelsels, sonkragspoorsnyers.
Spesialiteitstoerusting: Mediese skandeerders (CT, MRI), bottelerings- en vulmasjiene, satellietskottels.
Kry 'n kwotasie vir 'n pasgemaakte draairing
Om 'n akkurate oplossing te verskaf, dien asseblief jou tegniese vereistes in, insluitend lasspektrum (aksiaal, radiaal, moment), rotasiespoed, dimensionele beperkings en ratspesifikasies. Ons ingenieurs is gereed om jou by te staan.
