Produktbeskrivning
Gjorddrevet och kugghjulset är det primära drivsystemet för världens största roterande maskineri. Som den komponent som ansvarar för svarvning av roterugnar och kvarnar på flera tusen ton, är dess styrka, tillförlitlighet och precision av största vikt. Ett fel i växeldriften resulterar i katastrofala operationella och ekonomiska förluster.
Yile Machinery är en specialiserad tillverkare av kraftiga omkretsväxlar och pinjongaxlar konstruerade för att motstå de extrema påfrestningarna från cement-, gruv- och mineralbearbetningsapplikationer.
Gjorddrevet (eller ringdrevet) är ett massivt kugghjul i öppen stil som är monterat direkt på skalet av en roterande ugn, kulkvarn eller torktumlare. På grund av sin enorma storlek tillverkas de vanligtvis i två, fyra eller fler segment för att underlätta transport och installation.
Materialexcellens: Vi använder höghållfasta gjutna stål som ZG45 och ZG42CrMo , som är speciellt framtagna för stora kugghjulstillämpningar med högt vridmoment.
Kvalitetsgjutning: Kugghjulssegmenten tillverkas med hjälp av avancerad gjutningssimulering och tekniker för att säkerställa en felfri inre struktur, fri från defekter.
Normaliserande värmebehandling: Efter gjutning genomgår kugghjulssegmenten en avgörande normaliserings- eller härdnings- och härdningsvärmebehandling för att förfina kornstrukturen, lindra inre spänningar och uppnå de önskade mekaniska egenskaperna för styrka och seghet.
Precisionsbearbetning: Segmenten är bearbetade på storskaliga vertikala svarvar och kraftiga redskapsmaskiner för att skapa exakta kuggprofiler som garanterar smidig, effektiv kraftöverföring.

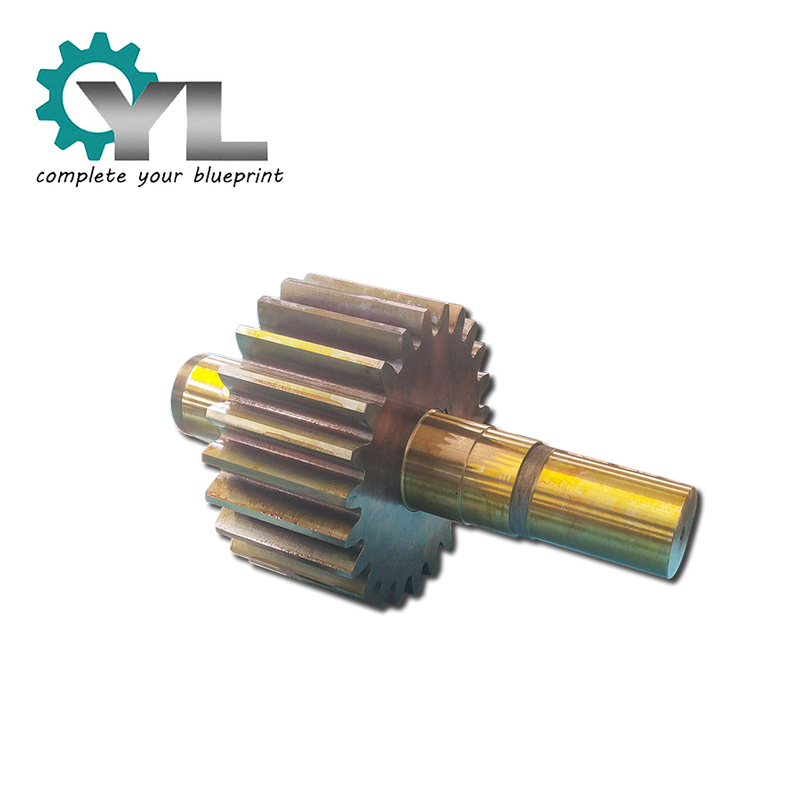

Kugghjulet är det mindre, drivande kugghjulet som griper in i omkretsväxeln. Den roterar med mycket högre hastighet och utsätts för intensiv kontaktbelastning. Av denna anledning måste kugghjulet tillverkas med överlägsen hårdhet och slitstyrka.
Smidd för styrka: Vi börjar med ett högkvalitativt smidet legerat stålämne (t.ex. 42CrMo / AISI 4140 ), som ger en överlägsen kornstruktur och utmattningsbeständighet jämfört med stångmaterial.
Härdande värmebehandling: Efter grov bearbetning genomgår drevet en härdnings- och anlöpningsprocess för att uppnå en hög ythårdhet på kugghjulen samtidigt som en seg, seg kärna bibehålls för att absorbera stötbelastningar.
Precisionsslipning: Kugghjulens tänder och lagertappar är precisionsslipade för att säkerställa perfekt geometri, en utmärkt ytfinish och ett exakt ingrepp med omkretsväxeln för lång livslängd.
Våra specialtillverkade omkretsväxlar och pinjongsatser är viktiga för driften av:
Cementfabriker: För roterugnar, råkvarnar och cementbruk.
Gruv- och mineralbearbetning: För kulkvarnar, SAG-kvarnar och AG-kvarnar som används vid malning av malm.
Chemical & Fertilizer Industries: För roterande torkar och granulatorer.
Säkerställ tillförlitligheten hos din roterande utrustning
Driftstopp är inget alternativ. Kontakta vårt ingenjörsteam med dina tekniska ritningar eller specifikationer för att få en omfattande offert på en omkrets- och kugghjulssats byggd för hållbarhet och prestanda.
