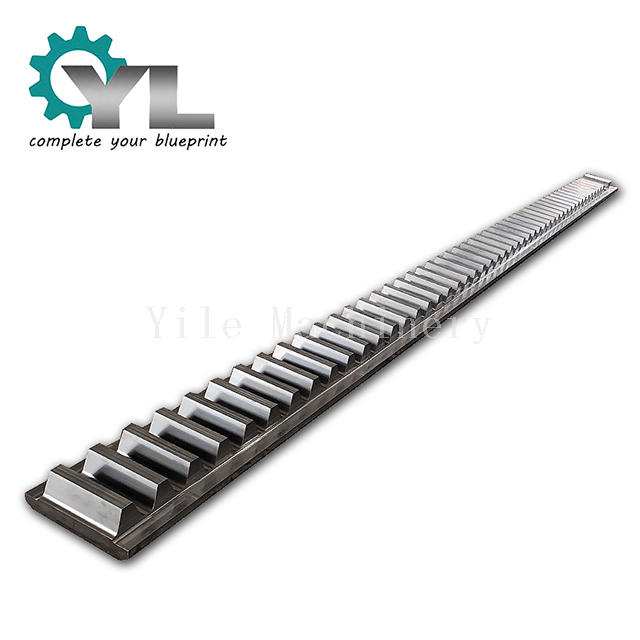

Өнім сипаттамасы
Жоғары жүктемелі сызықтық қозғалыс жүйелерінде теңдесі жоқ төзімділік үшін жасалған
Yile Machinery - әлемдегі ең экстремалды жұмыс жағдайларына төтеп беру үшін жасалған тапсырыс бойынша әзірленген тісті тіректер мен пиниондардың жетекші өндірушісі. Біз тау-кен экскаваторлары, порталдық крандар, болат диірмендері және басқа да ауыр өнеркәсіп машиналары үшін сенімді, жоғары күшті сызықтық қозғалысты қамтамасыз ететін үлкен модульді, соғылған болат тартпалар мен пиньон жүйелерін өндіруге маманданғанбыз.
Тоқтап тұру мүмкін болмаған кезде, біздің сенімді құрастырылған құрамдас бөліктер миссия үшін маңызды қолданбалар үшін сенімді шешім болып табылады.
Ауыр жүкті қолдану үшін материалдың ішкі құрылымы оның химиялық құрамы сияқты маңызды. Біз тартпалар мен түйіршіктер үшін тек қана пайдаланамыз соғылған болатты , бұл құйма немесе стандартты штангалық материалдардан айтарлықтай артықшылықтар береді.
Соғудың максималды күші: соғу процесі болаттың түйіршік құрылымын тазартады, ішкі бос жерлерді жояды және тау-кен өнеркәсібі мен құрылыста жиі кездесетін ауыр соққы жүктемелерін сіңіре алатын тығыз, қатты материал жасайды.
Жетілдірілген шаршау мерзімі: Жалған құрамдас бөліктің үздіксіз, реттелген астық ағыны миллиондаған жүктеме циклдерінде дами алатын шаршау крекингіне жоғары қарсылықты қамтамасыз етеді.
Кепілдендірілген материалдың тұтастығы: соғу біртекті және сенімді материалды қамтамасыз етеді, дәл өңдеу және термиялық өңдеу үшін берік негіз береді.
Біздің процестің әрбір қадамы ерекше өнімділік пен қызмет мерзімін қамтамасыз ететін тісті беріліс тіректері мен тістер шығару үшін оңтайландырылған.
Материалды таңдау: Біз сияқты жоғары сапалы соғылған легирленген болаттан бастаймыз . 42CrMo (AISI 4140) , 40Cr және C45 беріктік, қаттылық және беріктік тепе-теңдігі үшін таңдалған
Дәлдік CNC өңдеу:
Тісті тіректер: бүкіл ұзындықта жоғары дәлдікті қамтамасыз ету үшін арнайы ұзын төсеніш CNC фрезерлерінде немесе тісті пішіндеуіштерде өңделеді. Біз өте ұзақ қашықтыққа құрастыру үшін секциялардағы тіректерді жасай аламыз.
Тісті дөңгелектер: тартпамен тамаша біріктіруді қамтамасыз ету үшін CNC пісіру немесе фрезерлеу арқылы дәлдікпен бұралып, содан кейін тісті кесіңіз.
Жетілдірілген беттік қатайту: беріліс тістері негізгі тозу беті болып табылады. Бетінің қаттылығы қолданамыз индукциялық қатайтуды болатын терең, тозуға төзімді корпус жасау үшін 50-60 HRC . Бұл маңызды қадам құрамдас бөлікті абразивті тозудан қорғай отырып, оның қызмет ету мерзімін айтарлықтай арттырады, ал тістің өзегі сынудың алдын алу үшін икемді болып қалады.
Қосымша тісті тегістеу: Жоғары дәлдікті және үнсіз жұмысты қажет ететін қолданбалар үшін біз бетті жақсырақ өңдеуге және профиль дәлдігіне жету үшін термиялық өңдеуден кейін тісті беріліс тістерін дәл тегістеуді ұсынамыз.
Қатаң сапаны бақылау: Барлық құрамдас бөліктерде ақаулардың жоқтығына көз жеткізу үшін өлшемді тексеру, қаттылық сынағы және бұзылмайтын бақылау (NDT) сияқты қатаң сапа тексерулері өтеді.
Техникалық сипаттама |
Мәліметтер |
Өнім түрі |
Реттелетін тірек және пиниондық беріліс жинақтары |
Материал |
Соғылған болат (42CrMo, 40Cr, C45 немесе тұтынушы көрсеткен) |
Тіс қаттылығы |
50-60 HRC (индукциялық шыңдалған) |
Беріліс модулі |
Жоғары қуатты қолданбаларға арналған үлкен модульдік берілістерге маманданған |
Сөре ұзындығы |
Бір секцияға 4000 мм дейін (ұзынырақ ұзындықтар үшін біріктіруге болады) |
Дәлдік дәрежесі |
Қолдану талаптарына байланысты ISO 6-9 дәрежесі (жонғылау немесе ұнтақтау) |
Баптау |
Тұтынушы сызбаларына, соның ішінде монтаждау саңылауларының үлгілеріне толығымен дайындалған. |
Біздің ауыр салмақты тірек және пиньон жүйелеріміз мыналардың қозғаушы күші болып табылады:
Тау-кен және жер қазу: экскаватор жебелері мен таяқшаларды іске қосу, күрек жинау механизмдері.
Порт және кеме жөндеу машиналары: порталдық крандардың жүріс жетектері, кеме тиегіштер/түсіру машиналары.
Өнеркәсіптік автоматтандыру: үлкен роботты тасымалдау қондырғылары, ауыр жүк көтергіштері.
Болат диірмендері: пеш есіктері, тасымалдау машиналары, катушкаларды өңдеу жабдықтары.
Құрылысы: бұрғылау қондырғысының аяғының биіктігі, бұрғылау машинасының жетектері.
Ауыр жүк көтергіш тірек және пинион жүйесіне баға алыңыз
Біздің инженерлік топты техникалық сызбаларыңызбен, жүктеме талаптарымен және қолдану ортасымен қамтамасыз етіңіз. Біз сізбен сенімділік үшін жасалған сызықты қозғалыс шешімін жасау үшін серіктес боламыз.
