Descrição do produto

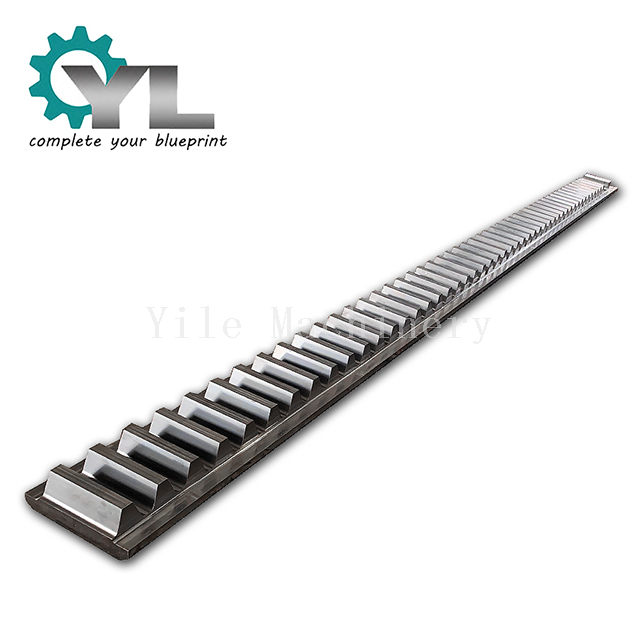

Projetado para durabilidade incomparável em sistemas de movimento linear de alta carga
A Yile Machinery é um fabricante líder de cremalheiras e pinhões personalizados, construídos para suportar as condições operacionais mais extremas do mundo. Somos especializados na produção de sistemas de pinhão e cremalheira de aço forjado de módulos grandes que fornecem movimento linear confiável e de alta força para escavadeiras de mineração, guindastes de pórtico, siderúrgicas e outras máquinas industriais pesadas.
Quando o tempo de inatividade não é uma opção, nossos componentes robustos são a solução confiável para aplicações de missão crítica.
Para aplicações pesadas, a estrutura interna do material é tão importante quanto a sua composição química. Usamos exclusivamente aço forjado para nossas cremalheiras e pinhões, o que oferece vantagens significativas em relação aos materiais fundidos ou de barra padrão.
Máxima resistência ao impacto: O processo de forjamento refina a estrutura dos grãos do aço, eliminando vazios internos e criando um material denso e resistente que pode absorver as severas cargas de choque comuns na mineração e na construção.
Maior vida útil à fadiga: O fluxo contínuo e alinhado dos grãos de um componente forjado proporciona resistência superior à trinca por fadiga que pode se desenvolver sob milhões de ciclos de carga.
Integridade garantida do material: O forjamento garante um material homogêneo e confiável, fornecendo uma base sólida para usinagem de precisão e tratamento térmico.
Cada etapa do nosso processo é otimizada para produzir cremalheiras e pinhões que proporcionam desempenho e vida útil excepcionais.
Seleção de materiais: Começamos com aços-liga forjados de alta qualidade, como 42CrMo (AISI 4140) , , 40Cr e C45 , selecionados por seu equilíbrio entre resistência, tenacidade e temperabilidade.
Usinagem CNC de precisão:
Cremalheiras de engrenagens: Usinadas em fresadoras CNC especializadas de leito longo ou modeladores de engrenagens para garantir alta precisão em todo o comprimento. Podemos produzir estantes em seções para montagem em distâncias de deslocamento muito longas.
Engrenagens de pinhão: torneadas com precisão e depois cortadas por engrenagens usando fresagem ou fresagem CNC para garantir um encaixe perfeito com a cremalheira.
Endurecimento de superfície avançado: Os dentes da engrenagem são a principal superfície de desgaste. Utilizamos o endurecimento por indução para criar uma caixa profunda e resistente ao desgaste com uma dureza superficial de 50-60 HRC . Esta etapa crítica aumenta drasticamente a vida útil do componente, protegendo-o do desgaste abrasivo, enquanto o núcleo do dente permanece dúctil para evitar fraturas.
Retificação de engrenagens opcional: Para aplicações que exigem maior precisão e operação mais silenciosa, oferecemos retificação de precisão dos dentes da engrenagem após tratamento térmico para obter um acabamento superficial e precisão de perfil ainda melhores.
Rigoroso controle de qualidade: Todos os componentes estão sujeitos a rigorosos controles de qualidade, incluindo verificação dimensional, testes de dureza e testes não destrutivos (NDT) para garantir que estejam livres de quaisquer defeitos.
Especificação |
Detalhes |
Tipo de produto |
Conjuntos personalizados de engrenagens de cremalheira e pinhão |
Material |
Aço Forjado (42CrMo, 40Cr, C45 ou especificado pelo cliente) |
Dureza dentária |
50-60 HRC (endurecido por indução) |
Módulo de engrenagem |
Especializada em engrenagens de módulos grandes para aplicações de alta força |
Comprimento do rack |
Até 4.000 mm por seção (pode ser unido para comprimentos maiores) |
Grau de precisão |
ISO Grau 6-9, dependendo dos requisitos da aplicação (fresado ou retificado) |
Personalização |
Totalmente fabricado de acordo com os desenhos do cliente, incluindo padrões de furos de montagem. |
Nossos sistemas de pinhão e cremalheira para serviços pesados são a força motriz por trás de:
Mineração e movimentação de terras: Acionamento da lança e do braço da escavadeira, mecanismos de escavação.
Máquinas portuárias e estaleiros: acionamentos de deslocamento de guindastes de pórtico, carregadores/descarregadores de navios.
Automação Industrial: Grandes unidades de transferência robótica, elevadores de carga pesada.
Siderúrgicas: Portas de fornos, carros de transferência, equipamentos de manuseio de bobinas.
Construção: Elevação da perna da plataforma elevatória, acionamentos de mandriladoras.
Obtenha um orçamento para seu sistema de pinhão e cremalheira para serviços pesados
Forneça à nossa equipe de engenharia seus desenhos técnicos, requisitos de carga e ambiente de aplicação. Faremos parceria com você para fabricar uma solução de movimento linear construída para máxima confiabilidade.
