제품 설명

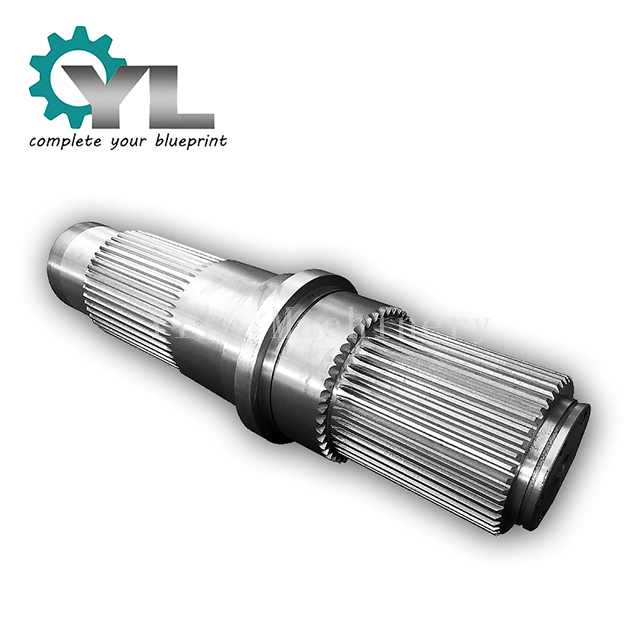

스플라인 샤프트는 기계식 동력 전달의 초석으로, 기어, 풀리, 허브와 같은 짝을 이루는 구성요소에 토크를 전달하도록 설계되었습니다. 최대 강도와 피로 저항이 요구되는 응용 분야의 경우 단조 및 기계 가공된 스플라인 샤프트가 유일하게 신뢰할 수 있는 선택입니다.
Yile Machinery는 단조강으로 고성능 맞춤형 스플라인 샤프트를 제조합니다. 우리는 귀하의 정확한 엔지니어링 사양을 충족시키기 위해 정밀하게 절단된 스플라인을 갖춘 길고 복잡한 샤프트를 전문적으로 생산합니다.
샤프트의 내구성은 재질과 초기 성형 공정에서 시작됩니다. 표준 바 스톡으로 가공된 샤프트와 달리 당사의 스플라인 샤프트는 견고한 단조 빌렛 으로 시작됩니다..
단조 공정에서는 엄청난 압력을 가해 강철을 소성 변형시켜 입자 구조를 미세화하고 이를 샤프트 모양에 맞게 정렬합니다. 그 결과 다음과 같은 구성 요소가 생성됩니다.
우수한 강도 및 인성: 내부 공극을 제거하고 조밀하고 균일한 구조를 만듭니다.
탁월한 피로 저항성: 지속적인 입자 흐름은 반복 하중 및 비틀림 응력에 대해 뛰어난 내구성을 제공합니다.
고품질 재료: 우리는 일반적으로 과 같은 고강도 합금강 AISI 4140(42CrMo) , AISI 4340(34CrNiMo6) 및 기타 특정 등급을 사용하여 극한 하중에서도 성능을 보장합니다.
단조 후 샤프트는 정확한 최종 치수를 얻기 위해 다단계 정밀 가공 공정을 거칩니다.
황삭 및 정삭 터닝: 샤프트는 CNC 선반에서 회전되어 올바른 직경, 단차 및 베어링 저널을 설정합니다.
스플라인 절단: 이것이 가장 중요한 단계입니다. 고급 기어 호빙 또는 스플라인 밀링 기계를 사용하여 외부 스플라인(인벌류트, 직선형 또는 톱니형)을 뛰어난 정확도로 절단하여 결합 부품과 완벽하고 백래시가 없는 맞춤을 보장합니다.
열처리: 필요한 경도와 내마모성을 달성하기 위해 샤프트는 담금질 및 템퍼링을 통해 경도를 높이거나 유도 경화를 통해 강하고 연성 코어가 있는 단단하고 내마모성 스플라인 표면을 만드는 등 다양한 열처리를 거칠 수 있습니다.
정밀 연삭: 가장 높은 정확도가 필요한 응용 분야의 경우 샤프트 저널과 스플라인 프로파일을 열처리 후 정밀 연삭하여 엄격한 공차와 탁월한 표면 마감을 달성할 수 있습니다.
우리는 다른 업체들이 생산할 수 없는 샤프트를 생산할 수 있는 장비를 갖추고 있습니다.
긴 샤프트 제조: 당사의 시설과 전문 기술을 통해 대규모 기계용 매우 긴 스플라인 샤프트를 생산할 수 있습니다.
복잡한 형상: 단일 샤프트에서 여러 스플라인 섹션, 키홈, 스레드 및 저널을 가공할 수 있습니다.
귀하의 도면에 맞춰 제작: 우리는 귀하의 기술 도면에서 직접 작업하여 귀하의 어셈블리에 완벽하게 통합되는 구성 요소를 생성합니다.
우리와 함께 맞춤형 샤프트를 제작해보세요
단조부터 최종 연삭까지 모든 단계를 제어하여 신뢰할 수 있는 스플라인 샤프트를 제공합니다. 귀하의 프로젝트에 대한 자세한 견적을 받으려면 기술 도면을 보내주십시오.
