Բարձր ոլորող ոլորող մոմենտ եղլնաձլ (կրկնակի պտուտակաձև) փոխանցման լիսեռներ

Այն ծրագրերում, որոնք պահանջում են մեծ ոլորող մոմենտ հզորություն և սահուն էներգիայի փոխանցում, եղլնաձլ հանդերձանքը վերջնական լուծումն է: Նրա եզակի կրկնակի պտուտակաձև դիզայնը բնականաբար հավասարակշռում է առանցքային մղումը, վերացնելով բարդ շարժիչ առանցքակալների անհրաժեշտությունը և բարձրացնելով համակարգի հուսալիությունը: Yile Machinery-ը մասնագիտացած է դարբնոցային պողպատի, արտադրության մեջ շարունակական եղլնաձլ ոսկորների լիսեռների ՝ այս դիզայնի ամենաուժեղ և հզոր տարբերակն է:

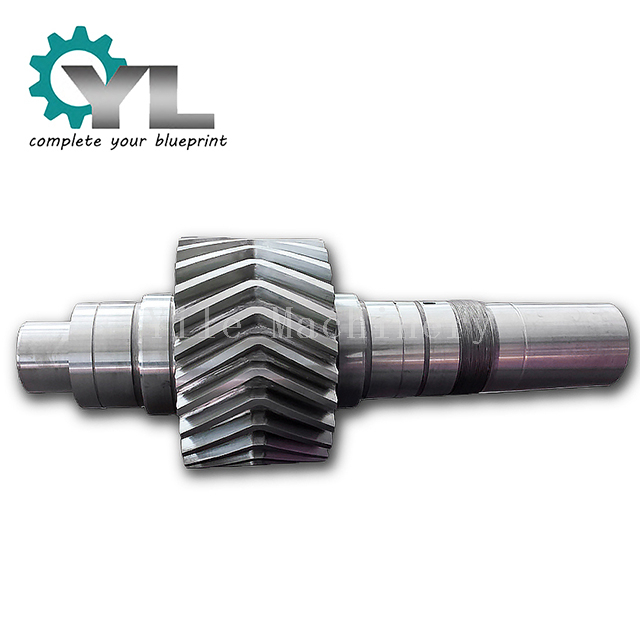

Ուժի գագաթնակետը. «Անցում չկա» շարունակական դիզայն

Մեր պրեմիում եղլնաձլ շարժակների հիմնական առանձնահատկությունն ատամների շարունակական պրոֆիլն է , որտեղ ձախ և աջակողմյան պարույրները միանում են սուր գագաթին, առանց կենտրոնական բացի կամ ակոսի:

Այս առաջադեմ դիզայնը, որը պահանջում է մասնագիտացված արտադրություն, ապահովում է կատարողականի զգալի առավելություններ.

• Առավելագույն ոլորող մոմենտ հզորություն. շարունակական ատամի կառուցվածքը ապահովում է դեմքի ավելի մեծ արդյունավետ լայնություն՝ մեծացնելով մակերևույթի շփման տարածքը և թույլ տալով ավելի բարձր բեռների փոխանցում:

• Ընդլայնված ուժ և կոշտություն. կենտրոնական բացը վերացնելը ստեղծում է ավելի ամուր, ավելի կոշտ փոխանցումատուփ, որն ավելի քիչ հակված է շեղման ծայրահեղ պտտման դեպքում:

• Ավելի հարթ, հանգիստ շահագործում. հակառակ պարույրների միջև բեռի անխափան փոխանցումը հանգեցնում է էներգիայի բացառիկ հարթ և անաղմուկ փոխանցման:

Բարձրակարգ հանդերձանքի առաջադեմ արտադրություն

Շարունակական եղլնաձլ հանդերձանքի լիսեռ արտադրելը ճշգրտության և մետալուրգիական հսկողության գործընթաց է:

1. Նյութերի դարբնոց. Մենք սկսում ենք բարձրորակ լեգիրված պողպատից (օրինակ՝ 42CrMo, 34CrNiMo6 կամ հատուկ բնութագրերով), որը ձևավորվում է: Սա կատարելագործում է պողպատի հատիկավոր կառուցվածքը՝ այն համապատասխանեցնելով հանդերձանքի ձևին՝ անզուգական հոգնածության դիմադրության և ազդեցության ուժի համար:

2. Մասնագիտացված փոխանցումատուփի կտրում. Ի տարբերություն ստանդարտ շարժակների, որոնք կարելի է փորել, շարունակական եղլնաձլ ատամները պահանջում են մշակման առաջադեմ մեթոդներ: Մենք օգտագործում ենք.

• Հաղորդալարերի ձևավորում. ատամի պրոֆիլը ճշգրիտ ձևավորելու համար օգտագործեք հատուկ կտրիչներ մինչև ծայրը:

• 5 առանցք CNC ֆրեզեր. խոշոր կամ խիստ բարդ հանդերձանքի պրոֆիլների համար, որն առաջարկում է դիզայնի վերջնական ճկունություն:

3. Ճշգրիտ ջերմային մշակում. փոխանցման լիսեռը ենթարկվում է հարմարեցված ջերմային մշակման ցիկլին, որը հաճախ ներառում է կարբյուրացում, մարում և կոփում : Սա ստեղծում է չափազանց կոշտ, մաշվածության դիմացկուն ատամի մակերես (մինչև 62 HRC)՝ միաժամանակ պահպանելով կոշտ, ճկուն միջուկ՝ հարվածային բեռները կլանելու համար:

4. Վերջնական պրոֆիլի հղկում. կարծրացումից հետո փոխանցման ատամները ճշգրտորեն հղկվում են՝ հասնելու կատարյալ ոլորուն պրոֆիլի, մակերեսի գերազանց հարդարման և հանդերձանքի որակի ամենաբարձր հնարավոր ստանդարտի (օրինակ՝ AGMA կամ DIN դաս):

Որակի ապահովում. Ստուգված է պահանջկոտ հայտերի համար

Յուրաքանչյուր եղլնաձլ հանդերձանքի լիսեռ, որը մենք արտադրում ենք, ենթակա է որակի հսկողության համապարփակ արձանագրության՝ դրա աշխատանքը երաշխավորելու համար:

• 100% ուլտրաձայնային փորձարկում (UT) հումքի դարբնոցների վրա՝ ներքին մաքրությունն ապահովելու համար:

• Մագնիսական մասնիկների ստուգում (MPI) պատրաստի հանդերձում` մակերևույթի ամբողջականությունը ստուգելու համար:

• Կոորդինատային չափիչ մեքենա (CMM) և փոխանցումատուփի պրոֆիլի չափումը հաստատելու համար, որ կապարը, պրոֆիլը, քայլը և արտահոսքը գտնվում են նշված հանդուրժողականության սահմաններում:

• Կոշտության և պատյանների խորության ստուգում:

Դիմումներ ծանր արդյունաբերության մեջ

Մեր ծովատառեխի փոխանցման լիսեռները նախագծված են առավել պահանջկոտ միջավայրերի համար, այդ թվում՝

• Պողպատե և ալյումինե գլանման գործարաններ

• Ծովային շարժիչ փոխանցման տուփեր

• Խոշոր արդյունաբերական պոմպեր և կոմպրեսորներ

• Լեռնահանքային արդյունաբերության սարքավորումներ (օրինակ՝ գնդիկավոր ջրաղացներ, ջարդիչներ)

• Պլաստիկ էքստրուդդերներ

Ստացեք գնանշում հատուկ եղլնաձլ հանդերձանքի լիսեռի համար

Տրամադրեք ձեր տեխնիկական գծագրերը, նյութերի պահանջները և կիրառման մանրամասները: Մեր ինժեներական թիմը կհամագործակցի ձեզ հետ՝ առավելագույն հուսալիության համար ստեղծված հանդերձանքի լուծում տրամադրելու համար:
