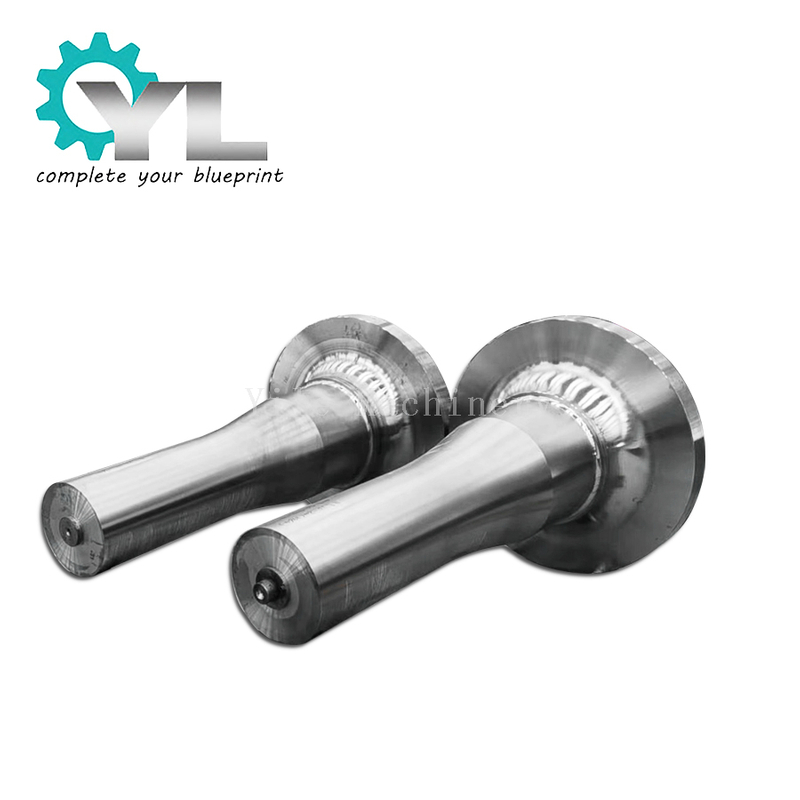

Geschmiedete Hauptwellen für Hochleistungs-Windkraftanlagen

Die Hauptwelle ist das Rückgrat des Antriebsstrangs einer Windkraftanlage, eine kritische, „sichere“ Komponente, die ein enormes Drehmoment von der Rotornabe auf das Getriebe überträgt. Ihre Zuverlässigkeit ist für die Leistung und Lebensdauer der Turbine von größter Bedeutung.

Yile Machinery ist ein spezialisierter Hersteller von großformatigen, offengesenkgeschmiedeten Hauptwellen, die so konstruiert sind, dass sie den extremen Belastungen und Ermüdungsbelastungen standhalten, die bei der Windenergieerzeugung auftreten. Wir fertigen Wellen für Onshore- und Offshore-Turbinen nach genauen Kundenvorgaben.

Die entscheidende Rolle des Hauptschachts

Die Hauptwelle einer Windkraftanlage unterliegt einer komplexen Kombination von Kräften:

• Hohe Torsionslasten: Übertragung von Rotationsenergie von den Rotorblättern.

• Massive Biegemomente: Stützt das Gewicht der massiven Rotorbaugruppe.

• Zyklische Ermüdung: Dauerhafte ständige Schwankungen der Windgeschwindigkeit und -richtung über eine Lebensdauer von mehr als 20 Jahren.

Nur ein Bauteil, das in einem sorgfältig kontrollierten Schmiede- und Bearbeitungsprozess hergestellt wird, kann diese Anforderungen erfüllen.

Unsere Fertigungskompetenz: Vom Schmieden bis zur Endbearbeitung

Wir verwalten den gesamten Produktionsprozess, um ein Höchstmaß an Qualität und metallurgischer Integrität sicherzustellen.

1. Materialauswahl und Zertifizierung: Wir beginnen mit zertifizierten hochfesten Barren aus legiertem Stahl, typischerweise 42CrMo4 (1.7225, AISI 4140/4142) oder 34CrNiMo6 (1.6582, AISI 4340) , die für ihre außergewöhnliche Festigkeit, Zähigkeit und Ermüdungsbeständigkeit bekannt sind.

2. Freiformschmieden: Der Barren wird erhitzt und in die gewünschte Form geschmiedet. Dieser Prozess verfeinert die innere Kornstruktur des Stahls, beseitigt Porosität und richtet den Kornfluss für maximale Festigkeit und Schlagfestigkeit aus.

3. Spezielle Wärmebehandlung: Der geschmiedete Schaft wird einem kontrollierten Vergütungsprozess (Q&T) unterzogen , um das in den Designspezifikationen geforderte präzise Gleichgewicht von Härte, Zugfestigkeit und Zähigkeit zu erreichen.

4. Präzise CNC-Bearbeitung: Mit leistungsstarken CNC-Drehmaschinen und Fräszentren bearbeiten wir das wärmebehandelte Schmiedestück auf seine endgültigen Abmessungen. Dazu gehört die Herstellung von Lagerzapfen, Flanschen und Innenbohrungen mit genauen Toleranzen.

5. Strenge Qualitätssicherung: Jede Hauptwelle wird einem umfassenden Prüfprotokoll unterzogen, einschließlich:

• Zerstörungsfreie Prüfung (NDT): Ultraschallprüfung (UT) und Magnetpulverprüfung (MPI), um sicherzustellen, dass die Welle frei von inneren oder Oberflächenfehlern ist.

• Vollständige Dimensionsprüfung: Verwendung von KMGs und Lasertrackern zur Überprüfung aller Abmessungen.

• Überprüfung der mechanischen Eigenschaften.

Wichtige Spezifikationen und Funktionen

• Materialien: 42CrMo4, 34CrNiMo6 und andere kundenspezifische legierte Stähle.

• Maximales Schmiedegewicht: Bis zu 40 Tonnen.

• Maximale Länge: Bis zu 15 Meter.

• Anwendungen: Hauptwellen für Turbinen von der Kilowattklasse bis hin zu Multi-Megawatt-Plattformen.

• Compliance: Hergestellt nach internationalen Standards und kundenspezifischen Qualitätsplänen.

Arbeiten Sie mit einem erfahrenen Wellenhersteller zusammen

Ihr Windkraftprojekt erfordert kompromisslose Qualität. Senden Sie Ihre technischen Zeichnungen und Spezifikationen an unser Engineering-Team für eine umfassende Prüfung und ein detailliertes Angebot.
