Bronze Bushings kumpara sa Rolling Element Bearings: Isang Gabay sa Pagpili ng Heavy Industry Engineer

Maglakad sa anumang planta ng semento, operasyon ng pagmimina, o gilingan ng bakal at makikita mo ang parehong mga bronze bushing at rolling element bearings na gumagawa ng mga katulad na trabaho — pagsuporta sa mga umiikot na shaft, pagpapadala ng mga radial load, at pagpapagana ng relatibong paggalaw sa pagitan ng mga bahagi ng makina. Gayunpaman ang dalawang uri ng tindig na ito ay hindi mapapalitan. Ang pagpili ng maling uri para sa isang naibigay na aplikasyon ay hindi lamang binabawasan ang buhay ng serbisyo; maaari itong mag-trigger ng isang kaskad ng mga pagkabigo na tumatagal ng isang buong linya ng produksyon offline.

Ang desisyon sa pagitan ng isang bronze plain bearing (bushing) at isang rolling element bearing (ball, roller, o needle) ay isa sa mga pinakamahalagang pagpipilian sa mabigat na pang-industriyang disenyo at pagpapanatili ng makina. Naaapektuhan nito hindi lamang ang buhay ng bahagi, ngunit ang disenyo ng sistema ng pagpapadulas, geometry ng pabahay, mga pagitan ng pagpapanatili, pagiging sensitibo sa kontaminasyon, at kabuuang halaga ng pagmamay-ari sa buhay ng serbisyo ng makina.

Ang gabay na ito ay nagbibigay sa mga inhinyero at mga propesyonal sa pagkuha ng teknikal na balangkas upang gawin ang desisyon nang tama — sumasaklaw sa mga pangunahing prinsipyo ng pagpapatakbo, paghahambing na pagganap sa mga pangunahing parameter, at mga partikular na rekomendasyon sa aplikasyon para sa mabibigat na kapaligirang pang-industriya kung saan gumagana ang mga customer ng Yile Machinery.

Mga Pangunahing Prinsipyo sa Pagpapatakbo: Paano Gumagana ang Bawat Uri ng Bearing

Ang pag-unawa kung bakit ang mga bronze bushing at rolling element bearings ay may iba't ibang katangian ng pagganap ay nangangailangan ng pag-unawa kung paano bumubuo ang bawat uri ng kapasidad na nagdadala ng load.

Paano Gumagana ang isang Bronze Plain Bearing (Bushing).

Ang bronze bushing ay isang cylindrical na manggas na umaangkop sa pagitan ng umiikot na baras at isang nakatigil na pabahay. Ang baras ay umiikot sa loob ng bushing bore, na pinaghihiwalay mula sa tanso ng isang pelikula ng pampadulas. Ang load ay dinadala ng hydrodynamic pressure na nabubuo sa lubricant film na ito habang umiikot ang shaft.

Sa sapat na bilis ng baras, ang umiikot na baras ay nagha-drag ng pampadulas sa nagtatagpo na hugis-wedge na puwang sa pagitan ng baras at bushing. Ang pressure na nabubuo sa wedge na ito ay nag-aangat sa shaft mula sa bushing surface, na lumilikha ng isang full fluid film na pumipigil sa metal-to-metal contact. Ito ay hydrodynamic lubrication — ang operating regime kung saan ang isang mahusay na disenyong plain bearing ay nakakamit ng mahalagang zero wear at napakatagal na buhay ng serbisyo.

Sa mababang bilis o sa panahon ng startup at shutdown, ang hydrodynamic film ay hindi ganap na nabuo at ang baras ay bahagyang nakasalalay sa bushing surface - hangganan ng rehimeng pagpapadulas. Ito ay kapag nangyayari ang bronze bushing wear. Ang tribological na mga katangian ng bronze alloy — ang mababang friction nito laban sa bakal, ang kakayahang mag-embed ng mga abrasive na particle, at ang resistensya nito sa adhesive wear — ay tumutukoy kung gaano kahusay ang bushing na nabubuhay sa mga hangganang panahon ng pagpapadulas.

Paano Gumagana ang Rolling Element Bearing

Ang isang rolling element bearing (ball bearing, cylindrical roller bearing, tapered roller bearing, spherical roller bearing, atbp.) ay nagdadala ng load sa pamamagitan ng rolling contact sa pagitan ng hardened steel rolling elements at hardened steel raceway. Ang rolling contact ay bumubuo ng mas mababang friction kaysa sa sliding contact, at ang load ay dinadala ng elastic deformation ng contact zone (Hertzian contact stress) sa halip na sa pamamagitan ng fluid film.

Gumagana ang rolling element bearings sa regime ng elastohydrodynamic lubrication (EHL) — isang manipis na film ng lubricant (karaniwang 0.1–1.0 μm ang kapal) ay inilalagay sa contact zone at pinipigilan ang direktang kontak ng metal-to-metal. Ang pelikulang ito ay pinananatili sa mas mababang bilis kaysa sa hydrodynamic na pelikula sa isang plain bearing, kaya naman ang mga rolling element bearings ay may mas mababang friction sa mababang bilis.

Ang Kritikal na Implikasyon

Ang pangunahing pagkakaiba sa prinsipyo ng pagpapatakbo ay nagpapaliwanag ng pinakamahalagang pagkakaiba sa pagganap sa pagitan ng dalawang uri ng tindig:

• Ang mga bronze bushing ay pinakamahusay na gumaganap sa mataas na pagkarga at katamtaman hanggang sa mataas na bilis — mga kondisyon na bumubuo ng isang matatag na hydrodynamic na pelikula

• Ang mga rolling element bearings ay pinakamahusay na gumaganap sa katamtamang pag-load at mababa hanggang sa katamtamang bilis — mga kondisyon kung saan ang EHL film formation ay maaasahan at ang Hertzian contact stresses ay nasa loob ng mga limitasyon

• Ang mga bronze bushing ay mas mahusay na pinahihintulutan ang kontaminasyon at misalignment - ang malambot na tanso ay maaaring mag-embed ng mga nakasasakit na particle at bahagyang umaayon sa shaft misalignment

• Ang mga rolling element bearings ay limitado sa pagod — ang kontaminasyon at hindi pagkakapantay-pantay ay nagdudulot ng maagang pag-spalling ng mga tumigas na daanan ng karera.

Head-to-Head Comparison: Walong Kritikal na Parameter

Load Capacity

Mga bronze bushing: Ang mga plain bearings ay nagdadala ng karga sa isang malaking inaasahang lugar (shaft diameter × bearing length). Ang ipinamahagi na load na ito ay nangangahulugan na kahit na ang napakataas na radial forces ay gumagawa ng mga napapamahalaang unit pressure sa ibabaw ng tindig. Ang mga pinapayagang unit pressure para sa centrifugally cast na bronze bushing ay karaniwang 10–25 MPa para sa tuluy-tuloy na operasyon, na may mga panandaliang peak hanggang 40 MPa. Para sa isang 200mm diameter × 300mm long bushing, ito ay kumakatawan sa isang radial load capacity na 600–1,500 kN — higit pa sa kung ano ang maaaring makamit ng anumang comparably-sized na rolling element bearing.

Rolling element bearings: Ang load ay puro sa rolling element contact zone. Nililimitahan ng bilang at laki ng mga contact zone ang kabuuang kapasidad ng pagkarga. Para sa malalaking diameter ng shaft (> 200mm), ang kapasidad ng pagkarga ng mga available na rolling element bearings ay madalas na kulang sa mga kinakailangan sa aplikasyon, at maramihang mga bearings na magkatulad ang kailangan — pagtaas ng pagiging kumplikado at gastos ng pabahay.

Pasya: Ang mga bronze bushing ay may mapagpasyang kalamangan sa napakataas na radial load application, lalo na para sa malalaking diameter ng shaft.

Kakayahang Bilis

Mga bronze bushing: Ang kakayahan sa bilis ay pinamamahalaan ng halaga ng PV (pressure × velocity product), na kumakatawan sa rate ng pagbuo ng init sa ibabaw ng tindig. Ang pinakamataas na halaga ng PV para sa mga bushings na tansong lata ay karaniwang 1.5–3.0 MPa·m/s para sa mga application na may langis na lubricated. Sa mataas na bilis, ang hydrodynamic na film ay ganap na nabubuo at ang pagsusuot ay humihinto - ngunit ang pagbuo ng init ay tumataas, na nangangailangan ng sapat na daloy ng pagpapadulas para sa paglamig.

Rolling element bearings: Ang kakayahan sa bilis ay pinamamahalaan ng DN value (bearing bore diameter sa mm × speed sa RPM). Ang mga modernong rolling element bearings ay maaaring gumana sa napakataas na halaga ng DN — ang malalaking spherical roller bearings ay regular na gumagana sa mga halaga ng DN na 200,000–400,000. Sa mataas na bilis, ang rolling element bearings ay may mas mababang friction at heat generation kaysa sa plain bearings na tumatakbo sa hangganan ng lubrication regime.

Pasya: Ang mga rolling element bearings ay may malinaw na kalamangan sa matataas na bilis na may katamtamang pagkarga . Mas gusto ang mga bronze bushing kapag mataas ang load at katamtaman ang bilis.

Shock Load at Impact Resistance

Bronse bushings: Ang malaking contact area ng isang plain bearing ay namamahagi ng mga impact load sa isang malawak na ibabaw, na kapansin-pansing binabawasan ang peak contact stress. Ang ductility ng bronze alloys (lalo na ang tin bronze na may 5–10% elongation) ay nagbibigay-daan sa bahagyang plastic deformation sa ilalim ng matinding shock load nang walang bali. Dahil dito, ang mga bronze bushing ay lubhang mapagparaya sa mga impact load na nabuo ng mga jaw crusher, impact crusher, hammer mill, at mga katulad na kagamitan.

Rolling element bearings: Ang mga impact load ay puro sa rolling element contact zone. Ang mga tumigas na mga karerahan ng bakal ay malutong sa diwa na hindi sila maaaring mag-deform ng plastik upang muling ipamahagi ang kargada - sa halip, ito ay bumagsak o nabali. Ang isang matinding epekto ay maaaring permanenteng makapinsala sa isang rolling element bearing, kahit na ang static load rating ng bearing ay hindi lumampas.

Pasya: Ang mga bronze bushing ay may mapagpasyang kalamangan sa mga application na may mataas na shock load — mga pandurog, martilyo, vibrating screen, at katulad na kagamitan. Ito ang dahilan kung bakit halos lahat ng jaw crusher eccentric shaft at toggle mechanism ay gumagamit ng bronze bushings kaysa rolling element bearings.

Pagpapahintulot sa Kontaminasyon

Mga bronze bushing: Ang mga tansong haluang metal ay may natural na kakayahang mag-embed ng mga abrasive na particle — maliliit na matigas na particle (buhangin, mineral dust, scale) na pumapasok sa bearing clearance ay idinidiin sa malambot na bronze matrix sa halip na gumulong sa ibabaw ng bearing at nagiging sanhi ng tatlong-katawan na abrasive na pagkasira. Ang embeddability na ito ay isa sa pinakamahalagang praktikal na bentahe ng bronze bushings sa mga kapaligiran sa pagmimina at pagpoproseso ng mineral kung saan hindi maiiwasan ang kontaminasyon.

Rolling element bearings: Ang kontaminasyon ay ang pangunahing sanhi ng napaaga na rolling element bearing failure sa mga industriyal na aplikasyon. Ang mga matitigas na partikulo na pumapasok sa tindig ay nagdudulot ng pag-denting ng mga tumigas na raceway (false brinelling), na nagpapasimula ng fatigue spalling. Kahit na ang maliit na dami ng kontaminasyon ay kapansin-pansing binabawasan ang buhay ng bearing — isang contamination factor na 0.1–0.3 (malubhang kontaminasyon) ay nagpapababa ng kalkuladong buhay ng tindig ng 70–90% kumpara sa malinis na mga kondisyon.

Pasya: Ang mga bronze bushing ay may malaking kalamangan sa mga kontaminadong kapaligiran — pagmimina, pag-quarry, paggawa ng semento, at anumang aplikasyon kung saan ang perpektong sealing ay hindi praktikal.

Maling Pagkakapantay-pantay

Mga bronze bushing: Ang karaniwang cylindrical bronze bushing ay may limitadong misalignment tolerance (karaniwang ≤ 0.1°). Gayunpaman, ang spherical bronze bushings o bushings na may crowned bore profiles ay kayang tumanggap ng misalignment hanggang 2–3°. Sa pagsasagawa, ang ductility ng bronze ay nagbibigay-daan sa bahagyang conforming deformation na bahagyang nagbabayad para sa maliit na misalignment.

Rolling element bearings: Ang mga spherical roller bearings ay partikular na idinisenyo para sa misalignment tolerance - maaari nilang tanggapin ang shaft misalignment na 1–3° habang pinapanatili ang buong kapasidad ng pagkarga. Ito ay isang makabuluhang bentahe sa mga aplikasyon kung saan ang pagpapalihis ng baras sa ilalim ng pagkarga ay nagdudulot ng angular na misalignment sa mga lokasyon ng tindig. Ang self-aligning ball bearings ay tumanggap ng hanggang 3° misalignment ngunit may mas mababang kapasidad ng pagkarga kaysa sa spherical roller bearings.

Pasya: Ang spherical roller bearings ay may kalamangan kung saan ang misalignment ang pangunahing alalahanin at ang mga load ay katamtaman. Para sa mga high-load na application na may misalignment, spherical bronze bushings o split pillow block housings na may bronze bushings ang angkop na solusyon.

Mga Kinakailangan sa Pagpapanatili

Mga bronze bushing: Nangangailangan ng pana-panahong pagpapadulas (grease o langis, depende sa disenyo) at pana-panahong inspeksyon para sa pagsusuot. Ang pagsusuot ay unti-unti at mahuhulaan — dahan-dahang tumataas ang clearance sa paglipas ng panahon, na nagbibigay ng maagang babala bago mabigo. Kapag ang isang bronze bushing ay umabot sa limitasyon ng pagkasuot nito, ang pagpapalit ay diretso: tanggalin ang pagod na bushing, pindutin o i-slide sa bago. Walang kinakailangang mga espesyal na tool. Ang mga disenyo ng split bushing ay nagbibigay-daan sa pagpapalit nang walang pag-alis ng baras.

Rolling element bearings: Nangangailangan ng pana-panahong pagpapadulas (grease relubrication o oil circulation, depende sa laki at bilis). Ang Failure mode ay kadalasang biglaan — ang fatigue spalling ay mabilis na umuusad sa sandaling sinimulan, at ang paglipat mula sa 'serviceable' sa 'failed' ay maaaring mangyari sa loob ng ilang oras. Ang pagsubaybay sa vibration (batay sa accelerometer) ay ang karaniwang paraan para sa pag-detect ng nagsisimulang rolling element bearing failure, ngunit nangangailangan ng instrumentation investment. Ang pagpapalit ay nangangailangan ng bearing pullers at heating equipment para sa interference-fit bearings.

Pasya: Ang mga bronze bushing ay may kalamangan sa pagiging simple ng pagpapanatili at predictability ng pagkabigo . Ang mga rolling element bearings ay nangangailangan ng mas sopistikadong pagsubaybay sa kondisyon upang maiwasan ang hindi inaasahang pagkabigo.

Saklaw ng Operating Temperatura

Mga bronze bushing: Maaaring gumana sa matataas na temperatura (hanggang 150–200°C para sa oil-lubricated tin bronze, mas mataas para sa mga espesyal na haluang metal) nang walang pagkawala ng integridad ng istruktura. Ang bronze ay nagpapanatili ng sapat na lakas at ang lubricant film ay nananatiling gumagana sa mga temperatura na magpapababa ng rolling element na may grasa.

Rolling element bearings: Ang standard bearing steels (52100 / SUJ2) ay limitado sa humigit-kumulang 120°C na tuloy-tuloy na operating temperature bago magsimulang bumaba ang dimensional stability at tigas. Pinapalawig ng mga high-temperature bearing steel at ceramic rolling elements ang limitasyong ito, ngunit sa mas mataas na halaga.

Pasya: Ang mga bronze bushing ay may kalamangan sa mga aplikasyon ng mataas na temperatura — mga kiln trunnion bearings, furnace roller bearings, at mga katulad na high-temperature na kapaligiran.

Kabuuang Halaga ng Pagmamay-ari

Ito ang parameter na pinagtutuunan ng pansin ng karamihan sa mga desisyon sa pagkuha — hindi tama, sa maraming pagkakataon, dahil madalas na tumuturo sa magkasalungat na direksyon ang paunang presyo ng pagbili at kabuuang halaga ng pagmamay-ari.

Ang Centrifugal Casting Advantage para sa Bronze Bushings

Hindi lahat ng bronze bushing ay pantay — at ang proseso ng pagmamanupaktura ay kasinghalaga ng pagpili ng haluang metal. Para sa mabibigat na pang-industriyang bushings, ang centrifugal casting ay ang tamang paraan ng pagmamanupaktura, at ito ang prosesong ginagamit ng Yile Machinery para sa lahat. centrifugal cast bronze bushings para sa mga pandurog at mabibigat na makinarya.

Bakit Gumagawa ang Centrifugal Casting ng Superior na Bronze Bushings

Sa centrifugal casting, ang tinunaw na tanso ay ibinubuhos sa isang umiikot na cylindrical na amag. Ang puwersang sentripugal (karaniwang 60–100 g sa dingding ng amag) ay nagtutulak sa likidong metal palabas, kung saan ito ay nagpapatigas sa ilalim ng presyon laban sa ibabaw ng amag. Ang prosesong ito ay gumagawa ng tatlong kritikal na pakinabang sa static na sand casting:

1. Zero internal porosity sa critical zone

Shrinkage porosity — ang mga void na nabubuo bilang likidong bronze contracts sa panahon ng solidification — ay itinutulak papasok patungo sa bore sa pamamagitan ng centrifugal force. Ang bore ay pagkatapos ay machined ang layo, nag-iiwan ng isang ganap na siksik, walang laman panlabas na pader. Ito ang zone na nagdadala ng bearing load at nakakaranas ng pinakamataas na stress. Ang isang buhaghag na bushing ay mabibigo sa pamamagitan ng pag-crack ng pagod sa mga pores sa ilalim ng cyclic load.

2. Mas pinong istraktura ng butil sa ibabaw ng tindig

Ang mabilis na solidification sa ilalim ng centrifugal force ay gumagawa ng mas pinong istraktura ng butil sa panlabas na ibabaw — ang hinaharap na bearing bore pagkatapos ng machining. Ang mas pinong butil ay nangangahulugan ng mas mataas na tigas, mas mahusay na wear resistance, at mas magkatulad na mga katangian sa buong bearing face.

3. Natural na paghihiwalay ng mga inklusyon mula sa ibabaw ng tindig

Ang mga inklusyon at dumi na may mababang density ay inilalagay sa loob, malayo sa load-bearing zone. Kasama ang bore machining na nag-aalis ng panloob na layer, ang tapos na bushing bearing surface ay mahalagang walang kasama.

Ang praktikal na resulta: Ang isang centrifugally cast bronze bushing ay may mas mahabang buhay ng serbisyo, mas predictable wear rate, at mas mababang panganib ng biglaang pagkabigo kaysa sa statically cast bushing ng parehong alloy at mga sukat. Para sa mga kritikal na aplikasyon — crusher eccentric shafts, kiln trunnion rollers, conveyor drive shafts — ang pagkakaibang ito ay hindi akademiko. Ito ang pagkakaiba sa pagitan ng nakaplanong pagpapanatili at pagkasira ng emergency.

Bronze Alloy Selection para sa Industrial Bushings

Kapag nagawa na ang desisyon na gumamit ng bronze bushing, ang pagpili ng haluang metal ay sumusunod sa parehong lohika tulad ng para sa mga gulong ng worm - iba't ibang mga haluang metal ang nababagay sa iba't ibang karga, bilis, at mga kondisyon sa kapaligiran.

Tin Bronze (CuSn10, CuSn12 — Phosphor Bronze)

Ang karaniwang materyal para sa karamihan ng mga pang-industriya na plain bearing application. Ang nilalaman ng lata (10–12%) ay nagbibigay ng:

• Magandang tigas (80–100 HB) para sa wear resistance

• Napakahusay na embeddability para sa mga kontaminadong kapaligiran

• Mababang alitan laban sa mga tumigas na bakal na baras

• Magandang paglaban sa kaagnasan

Mga karaniwang mekanikal na katangian (centrifugal cast CuSn10):

Pinakamahusay para sa: Pangkalahatang mga pang-industriya na application, crusher toggle seats, conveyor shaft bushings, moderate-speed rotating equipment.

Aluminum Tanso (CuAl10Fe3)

Mas mataas na lakas kaysa tin bronze — humigit-kumulang dalawang beses ang lakas ng tensile at compressive. Mas gusto para sa:

• Napakataas na unit pressure application (> 20 MPa)

• Mabigat na shock load na kapaligiran (pangunahing panga ng panga, gyratory crusher)

• Mga aplikasyon kung saan hindi sapat ang lakas ng ngipin ng lata na tanso/ibabaw

Trade-off: Mas mataas na friction coefficient kaysa sa tin bronze, mas mababa ang embeddability, nangangailangan ng mas mahusay na shaft surface finish at kalidad ng lubrication.

Leaded Bronze (CuSn5Pb5Zn5 — 'Gunmetal')

Ang pagdaragdag ng lead (4–6%) ay kapansin-pansing nagpapabuti sa self-lubricating na katangian ng bronze — ang lead ay bumubuo ng malambot na bahagi na pumapahid sa ibabaw ng bearing sa panahon ng boundary lubrication, binabawasan ang friction at pagkasira sa panahon ng startup/shutdown cycle.

Pinakamahusay para sa:

• Mga application na may madalas na start-stop cycle

• Oscillating motion (sa halip na tuloy-tuloy na pag-ikot)

• Mga application kung saan mahirap o madalang ang pagpapanatili ng lubrication

• Katamtamang pag-load at bilis

Limitasyon: Binabawasan ng lead ang lakas kumpara sa tin bronze — hindi angkop para sa mataas na unit pressure application.

Graphite-Plugged Bronze (Self-Lubricating)

Ang mga solidong graphite plug ay idinidiin sa mga butas na na-drill sa isang tin bronze o aluminum bronze matrix. Ang grapayt ay nagbibigay ng tuluy-tuloy na tuyong pagpapadulas sa ibabaw ng tindig, pandagdag sa langis o grasa na pagpapadulas at pagbibigay ng emergency na pagpapadulas kung ang pangunahing pampadulas ay nabigo.

Pinakamahusay para sa:

• Hindi maa-access na mga lokasyon ng tindig kung saan ang regular na relubrication ay hindi praktikal

• Mga application na may mataas na temperatura kung saan bumababa ang mga karaniwang pampadulas

• Oscillating o mabagal na pag-ikot ng mga application

• Kiln trunnion roller shaft bushings sa mga planta ng semento

Mga supply ng Yile Machinery self-lubricating graphite-plugged flange bushings para sa mga hinihinging application na ito.

Mga Rekomendasyon na Partikular sa Application

Jaw Crusher — Eccentric Shaft at Toggle Mechanism

Uri ng Bearing: Bronze bushing (laging)

Alloy: CuSn10 o CuAl10Fe3

Bakit: Ang sira-sira na shaft ng isang jaw crusher ay nakakaranas ng napakataas na radial load (ang buong puwersa ng pagdurog ay dumadaan sa mga eccentric shaft bearings), na sinamahan ng oscillating motion at matinding kontaminasyon mula sa rock dust. Ang mga rolling element bearings ay hindi makakaligtas sa mga kondisyong ito nang mapagkakatiwalaan. Ang toggle seat bushings ay nakakaranas ng matataas na compressive load na may oscillating motion — ang perpektong aplikasyon para sa leaded bronze o graphite-plugged bronze.

Pangunahing detalye:

• Katigasan ng baras: minimum na 54 HRC (induction hardened)

• Shaft surface finish: Ra ≤ 0.8 μm

• Lubrication: sentralisadong sistema ng pagpapadulas ng grasa, pinakamababang 8-oras na agwat ng relubrication

• Clearance: 0.10–0.15% ng shaft diameter (mas mahigpit na clearance para sa mas mataas na bilis)

Gyratory at Cone Crusher — Pangunahing Shaft Bushing

Uri ng Bearing: Bronze bushing (laging)

Alloy: CuSn10 o CuAl10Fe3 para sa pangunahing baras; leaded bronze para sa sira-sira bushing

Bakit: Ang pangunahing shaft ng isang gyratory o cone crusher ay nagdadala ng buong pagdurog na load sa pamamagitan ng isang malaking diameter na bronze bushing. Ang sira-sira na bushing (sa pagitan ng sira-sira at ng pangunahing frame) ay nakakaranas ng oscillating motion sa ilalim ng mataas na load — isang klasikong aplikasyon para sa leaded bronze o graphite-plugged bronze.

Rotary Kiln — Trunnion Roller Shaft

Uri ng bearing: Babbitt (white metal) plain bearing — isang espesyal na anyo ng plain bearing gamit ang malambot na tin-antimony-copper alloy sa halip na bronze

Bakit: Ang mga kiln trunnion roller shaft ay mabagal na umiikot (karaniwang 0.5–3 RPM) sa ilalim ng napakataas na load (daan-daang tonelada bawat istasyon ng suporta) sa matataas na temperatura. Ang Babbitt bearing ay bumubuo ng isang hydrodynamic na pelikula kahit na sa napakababang bilis na ito dahil sa malaking lugar ng tindig. Ang mga rolling element bearings na may sapat na laki at kapasidad ng pagkarga para sa mga aplikasyon ng kiln trunnion ay ipinagbabawal na mahal at hindi gaanong mapagparaya sa thermal environment.

Gumagawa ng Yile Machinery rotary kiln trunnion bearings na may 100% ultrasonic bond testing ng Babbitt layer.

Conveyor Drive Shaft — Head Pulley Bearing

Uri ng tindig: Spherical roller bearing (ginustong) o bronze bushing

Bakit: Ang mga conveyor head pulley shaft ay gumagana sa katamtamang bilis na may katamtaman hanggang mataas na radial load at makabuluhang misalignment dahil sa shaft deflection sa ilalim ng belt tension. Ang mga spherical roller bearings ay mahusay na tinatanggap ang misalignment na ito at ang karaniwang pagpipilian para sa mga modernong disenyo ng conveyor. Ang mga bronze bushing sa split pillow block housing ay mas gusto para sa napakataas na load application o kung saan ang kontaminasyon ay malubha.

Vibrating Screen — Exciter Bearing

Uri ng bearing: Espesyal na rolling element bearing (cylindrical roller, heavy-duty series)

Bakit: Ang mga vibrating screen exciter ay gumagana sa mataas na bilis (750–1,500 RPM) na may mataas na centrifugal load at tuluy-tuloy na vibration. Ito ay isa sa ilang mabibigat na pang-industriya na aplikasyon kung saan ang mga rolling element bearings ay malinaw na nakahihigit - ang mataas na bilis at ang pangangailangan para sa tumpak na dynamic na balanse ay ginagawang hindi angkop ang mga plain bearings. Gayunpaman, ang mga bearings na ito ay nangangailangan ng maingat na pagpili (C3 o C4 internal clearance, high-temperature grease) at madalas na inspeksyon.

Ball Mill — Trunnion Bearing

Uri ng bearing: Malaking diameter na plain bearing (puting metal / Babbitt) o malaking spherical roller bearing

Bakit: Ang mga ball mill trunnion bearings ay nagdadala ng napakataas na load (ang buong mill charge weight) sa mababang bilis (10–20 RPM). Parehong malalaking plain bearings at malalaking spherical roller bearings ang ginagamit sa mga modernong mill — ang pagpili ay depende sa laki ng mill, available na kakayahan sa pagpapanatili, at detalye ng OEM. Para sa napakalaking mill (diameter > 5m), karaniwang pinipili ang mga plain bearings para sa kanilang mas mataas na kapasidad ng pagkarga at mas simpleng pagpapanatili.

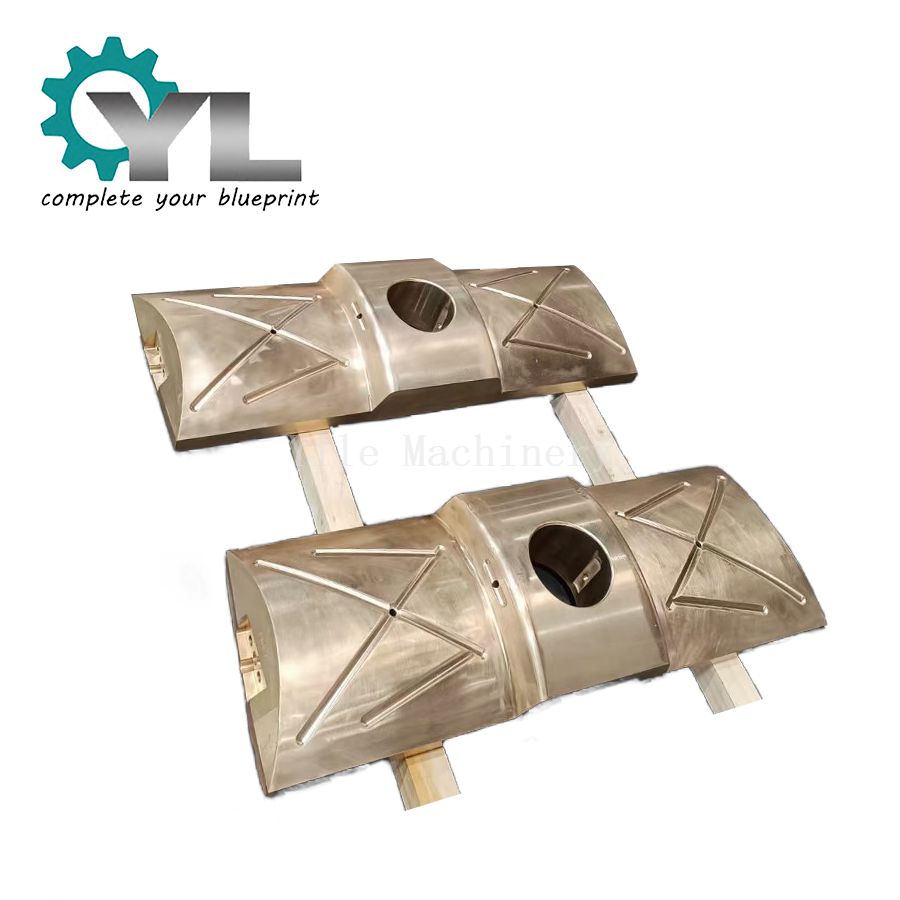

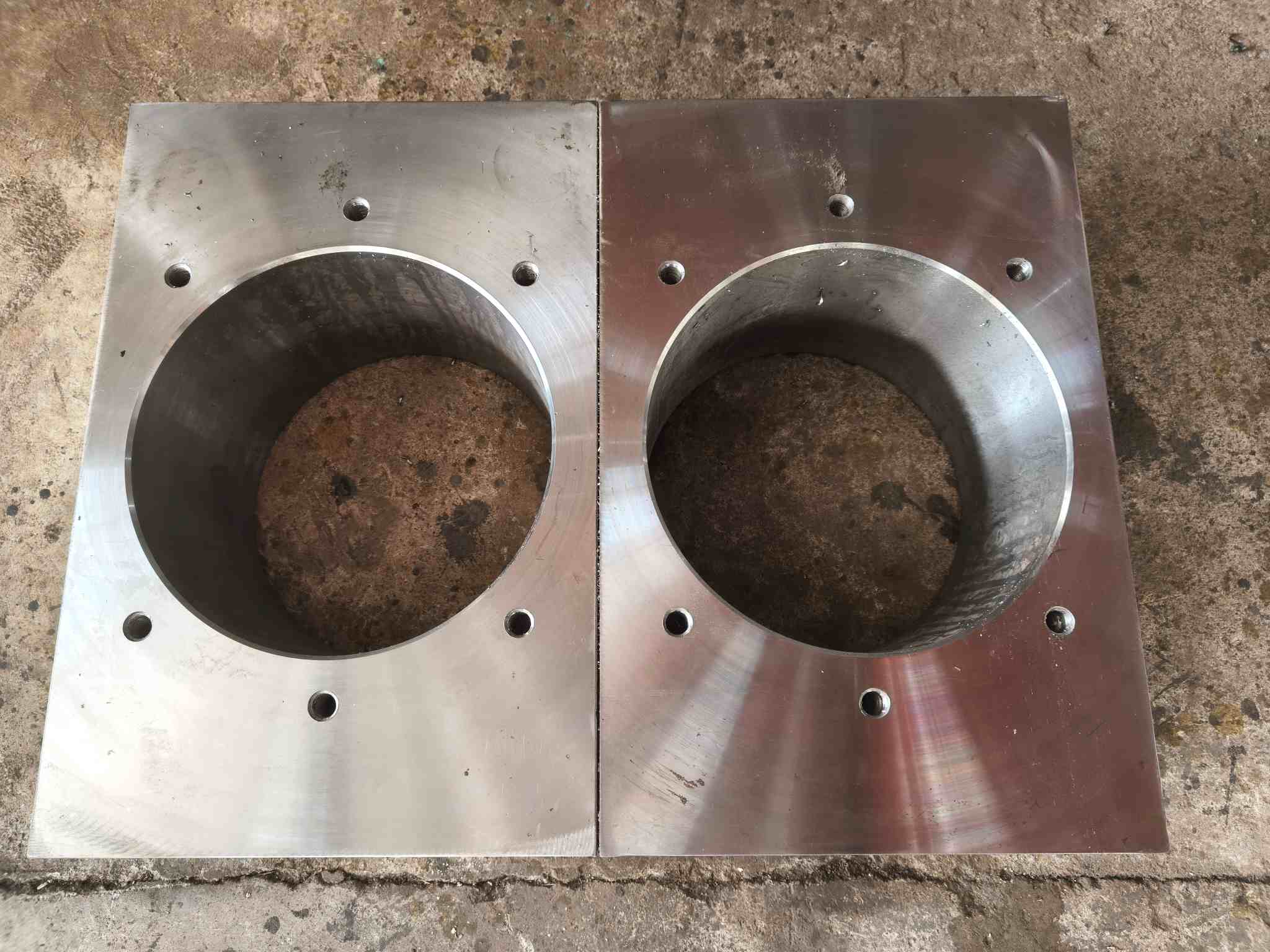

Split Pillow Block Housings: Ang Field-Maintainable Solution

Para sa mga application kung saan ang mga bronze bushing ay ang tamang uri ng bearing ngunit ang pag-alis ng shaft para sa pagpapalit ng bushing ay hindi praktikal, ang split pillow block housing na may bronze bushings ay nagbibigay ng pinakamainam na solusyon.

Gumagawa ng Yile Machinery heavy-duty split pillow block bearing housings na may bronze bushings para sa eksaktong mga application na ito. Ang disenyo ng split housing ay nagbibigay-daan sa:

• Pagpapalit ng bushing nang walang pag-aalis ng baras — ang pabahay ay nahahati nang pahalang, ang pagod na bushing halves ay tinanggal, at ang mga bagong bushing na kalahati ay naka-install na may baras sa lugar.

• In-situ clearance measurement — ang split design ay nagbibigay ng access para sa feeler gauge measurement ng bearing clearance nang walang disassembly

• Pinasimpleng pag-install — ang baras ay maaaring ibaba sa ibabang kalahati ng pabahay bago i-install ang itaas na kalahati, na inaalis ang pangangailangan na i-thread ang baras sa pamamagitan ng isang closed bore

Mga pangunahing tampok ng disenyo ng Yile Machinery split pillow block housings:

• Cast steel housing (ZG230-450) para sa rigidity at vibration damping

• Precision-bored housing bore para sa tamang bushing fit

• Mga integral na oil grooves at lubrication port

• Labyrinth o contact seal upang hindi isama ang kontaminasyon

• Katugmang bronze bushing halves (centrifugally cast, finish-machined bilang magkatugmang pares)

• Available na may oil-bath, forced circulation, o grease lubrication

Pamantayan sa Pagsubaybay at Pagpapalit ng Bushing Wear

Hindi tulad ng rolling element bearings, na biglang nabigo, ang bronze bushings ay nagbibigay ng paunang babala sa pamamagitan ng unti-unting pagtaas ng clearance. Ang pagsubaybay sa bushing clearance ay ang pangunahing tool sa pagsubaybay sa kondisyon para sa mga plain bearing application.

Paano Sukatin ang Bushing Clearance

Paraan 1: Feeler gauge (para sa mga split housing)

Nang huminto ang makina at inalis ang kalahating bahagi ng pabahay sa itaas, ipasok ang mga feeler gauge sa pagitan ng baras at ng bushing bore sa tuktok ng baras (ang bahaging hindi nakargahan). Ang clearance sa itaas ay katumbas ng kabuuang diametral clearance.

Paraan 2: Dial indicator (para sa mga closed housing)

Nang huminto ang makina, maglapat ng kilalang pataas na puwersa sa baras (gamit ang hydraulic jack) at sukatin ang vertical shaft displacement gamit ang dial indicator. Ang displacement ay katumbas ng diametral clearance.

Paraan 3: Ultrasonic na pagsukat ng kapal

Para sa in-service na pagsubaybay nang walang shutdown, masusukat ng mga ultrasonic thickness gauge ang natitirang kapal ng bushing wall sa pamamagitan ng housing wall, na nagpapahintulot na kalkulahin ang clearance mula sa mga kilalang orihinal na sukat.

Pamantayan sa Pagpapalit

Mga Madalas Itanong

Q1: Ang aking crusher eccentric shaft bushing ay napuputol bawat 6–8 na buwan. Ano ang sanhi nito?

Ang napaaga na bushing wear sa crusher eccentric shaft ay halos palaging may isa sa apat na dahilan: (1) shaft surface hardness below 54 HRC — ang malambot na shaft ay nagsusuot at bumubuo ng mga abrasive na particle na nagpapabilis sa bushing wear; (2) shaft surface finish masyadong magaspang (Ra > 1.6 μm) — nagiging sanhi ng abrasive wear sa halip na pandikit; (3) lubrication failure — hindi sapat na dami ng grasa, maling grado ng grasa, o kontaminadong grasa; (4) labis na operating clearance — kung ang bushing ay na-install na may labis na clearance, ang baras ay nakakaapekto sa bushing sa halip na sumakay sa isang fluid film. Suriin ang lahat ng apat bago mag-order ng mga kapalit na bushing.

T2: Maaari ko bang palitan ang isang bronze bushing ng isang rolling element bearing upang mabawasan ang maintenance?

Sa karamihan ng mga application ng crusher at kiln, ang sagot ay hindi — at ang pagtatangka na gawin ito ay magreresulta sa mas mabilis na pagkabigo, hindi mas mabagal. Ang mga rolling element bearings ay hindi maaaring tumugma sa shock load tolerance at contamination resistance ng bronze bushings sa mga kapaligirang ito. Ang bentahe sa pagpapanatili ng mga rolling element bearings (mas mahabang agwat sa pagitan ng pagpapadulas) ay nahihigitan ng kanilang kahinaan sa mga kondisyon ng operating.

Q3: Anong katigasan ng baras ang kinakailangan para magamit sa isang bronze bushing?

Ang pinakamababang inirerekumendang katigasan ng ibabaw ng baras ay 45 HRC para sa mga tin bronze bushing sa moderate-duty na mga application, at 54 HRC para sa aluminum bronze bushings o anumang high-load na application. Sa ibaba ng mga antas ng katigasan na ito, ang baras ay magsuot nang kasing bilis o mas mabilis kaysa sa bushing. Ang pagtatapos ng ibabaw ng baras ay dapat na Ra 0.4–0.8 μm para sa pinakamainam na buhay ng bushing.

Q4: Ano ang lead time para sa custom centrifugal cast bronze bushings?

Para sa karaniwang mga haluang metal (CuSn10, CuAl10Fe3) na may magagamit na mga guhit: 4–6 na linggo mula sa pag-apruba ng pagguhit hanggang sa pagpapadala. Para sa malalaking diameter na bushings (> 500mm OD) o mga espesyal na haluang metal: 6–10 linggo . Para sa mga agarang pagpapalit ng breakdown, direktang makipag-ugnayan sa amin — susuriin namin ang pinabilis na pagiging posible ng produksyon at tutugon sa loob ng 24 na oras.

Q5: Nagsusuplay ka ba ng magkatugmang bushing set (itaas at ibabang bahagi) para sa mga split housing?

Oo. Para sa mga aplikasyon ng split pillow block, nagbibigay kami ng mga katugmang pares ng bushing halves na pinagsama-sama bilang isang set upang matiyak ang tamang geometry ng bore kapag pinagsama. Ang pagbibigay ng hindi tugmang mga kalahati (hal., isang bagong kalahati na may isang pagod na kalahati) ay isang karaniwang sanhi ng napaaga na pagkabigo sa mga kapalit na aplikasyon — ang bore geometry ay hindi magiging tama.

Q6: Anong impormasyon ang kailangan kong ibigay para sa isang bushing quotation?

Magbigay ng: shaft diameter, bushing OD, bushing length/width, alloy grade (o ilarawan ang aplikasyon para sa aming rekomendasyon), dami, at kinakailangang petsa ng paghahatid. Kung magagamit ang mga guhit, mangyaring isama ang mga ito. Para sa reverse-engineered na mga kapalit, ang malinaw na mga litrato na may mga pangunahing dimensyon ay sapat na para sa isang paunang panipi.

Kumuha ng Quote para sa Custom na Bronze Bushings at Bearing Housings

Ang Yile Machinery ay gumagawa ng kumpletong hanay ng mga plain bearing solution para sa mabibigat na industriyang aplikasyon — mula sa centrifugally cast bronze bushings para sa jaw crusher hanggang sa graphite-plugged self-lubricating bushings para sa kiln trunnion hanggang sa split pillow block housings para sa field-maintainable installation.

Ang lahat ng mga bahagi ay ginawa sa aming pinagsamang pasilidad ng produksyon ng bearings at housings, na may in-house na centrifugal casting, CNC machining, at full dimensional at NDT na inspeksyon sa ilalim ng isang sistema ng pamamahala ng kalidad.

Upang makatanggap ng isang panipi, ibigay ang:

• ✅ Shaft diameter at bushing dimensions (o pagod na bahagi para sa reverse engineering)

• ✅ Mga detalye ng aplikasyon: uri ng kagamitan, pagkarga, bilis, cycle ng tungkulin, kapaligiran

• ✅ Kinakailangang grado ng haluang metal (o ilarawan ang aplikasyon — irerekomenda namin)

• ✅ Dami at kinakailangang petsa ng paghahatid

• ✅ Anumang mga espesyal na kinakailangan (graphite plugs, split design, espesyal na haluang metal)

Email: sales@yilemachinery.com

Isumite ang iyong RFQ: www.yilemachinery.com/contactus.html

Lahat ng teknikal na katanungan ay makakatanggap ng tugon sa loob ng 24 na oras. Available ang suporta sa emergency breakdown — markahan ang mga kagyat na katanungan nang naaayon.
