Popis produktu
Navrženo pro tichý, pravoúhlý přenos výkonu s vysokým točivým momentem

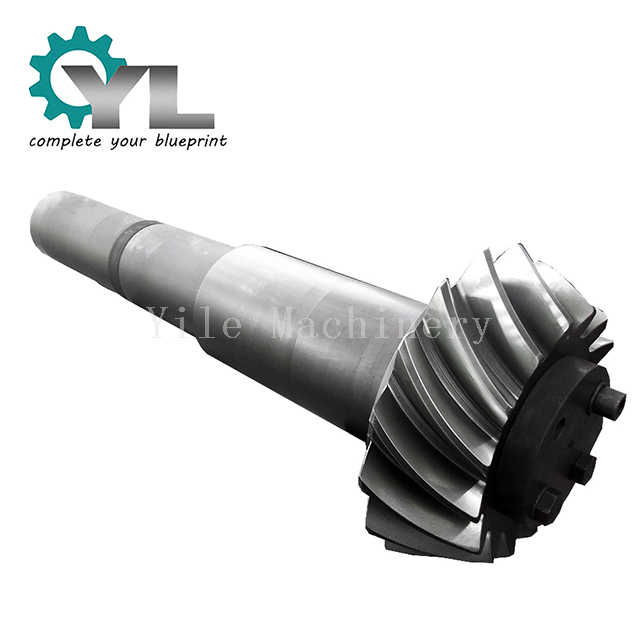

Yile Machinery je specializovaný výrobce zakázkových spirálových kuželových ozubených kol, včetně integrovaných pastorkových hřídelí a jejich odpovídajících ozubených věncových kol. Naše komponenty jsou navrženy tak, aby poskytovaly hladký, tichý a vysoce účinný výkon v nejnáročnějších systémech pravoúhlého pohonu.
Od diferenciálů vozidel až po průmyslové reduktory jsou naše precizně vyrobená spirálová kuželová kola důvěryhodnou volbou pro OEM a týmy MRO, které vyžadují vynikající spolehlivost a výkon.
Spirálová kuželová ozubená kola nabízejí významné výkonnostní výhody oproti přímo řezaným kuželovým nebo jiným pravoúhlým hnacím mechanismům:
Vyšší nosnost: Zakřivené zuby mají větší kontaktní poměr, což znamená, že v daném okamžiku je v záběru více zubů, což umožňuje vyšší přenos točivého momentu.
Hladší a tišší provoz: Postupné zapojování spirálových zubů má za následek výrazně nižší hladiny vibrací a hluku, což je rozhodující pro vysokorychlostní aplikace a pohodlí obsluhy.
Vyšší účinnost: Hladký valivý kontakt mezi zuby snižuje tření a ztrátu výkonu.
Výroba vysoce kvalitního spirálového kuželového soukolí vyžaduje zvládnutí pokročilých výrobních technik. Náš proces je navržen pro maximální přesnost a trvanlivost.
Výběr materiálu a kování: Používáme specializované čisté převodové oceli jako 20CrMnTi a 42CrMo . Materiál je kován tak, aby vytvořil integrální pastorkový hřídel s ideálním tokem zrna pro maximální houževnatost a odolnost proti únavě.
CNC obrábění a řezání ozubených kol: Kované polotovary jsou hrubé a soustružené. Zuby spirálového kola jsou poté řezány pomocí pokročilé 5osé CNC frézky na ozubení nebo odvalovacích strojů pro výjimečnou přesnost.
Specializované tepelné zpracování (nauhličování): Toto je klíč k odolnému převodu. Komponenty jsou tepelně zpracovány v atmosféře bohaté na uhlík. To vytváří extrémně tvrdé ( 58-62 HRC ) vnější pouzdro pro odolnost proti opotřebení, zatímco jádro převodu zůstává měkčí a tužší, aby absorbovalo rázové zatížení bez prasknutí.
Přesné tvrdé dokončování (broušení a lapování):
Broušení ozubených kol: Po tepelném zpracování je profil zubu precizně broušen, aby se opravila jakákoli drobná zkreslení a dosáhlo se konečné, vysoce přesné geometrie.
Lapování (spárované sady): Hřídel pastorku a jeho protilehlé ozubené kolo jsou provozovány společně ve specializovaném stroji s abrazivní směsí. Tím se obě části 'spojují' a vytváří se dokonalý vzor kontaktu se zuby a ultra hladká povrchová úprava.
Pro zaručený výkon jsou naše spirálová kuželová kola dodávána jako očíslovaná, spárovaná sada. Proces lapování vytváří unikátní, perfektní záběr mezi jedním konkrétním pastorkem a jedním konkrétním věncovým kolem. Jsou navrženy tak, aby spolupracovaly a nikdy by se neměly zaměňovat. Tento závazek dodávat odpovídající sady je vaší zárukou:
Optimální kontakt zubů při zatížení.
Minimální provozní hluk.
Maximální životnost.
Naše zakázkové sady spirálových kuželových ozubených kol jsou kritickými součástmi v široké řadě strojů:
Automotive & Off-Highway: Diferenciály vozidel, sestavy náprav, zemědělské stroje.
Průmyslové převodovky: Pravoúhlé převodovky, pohony dopravníků.
Obráběcí stroje: Frézovací hlavy, CNC otočné stoly.
Námořní: Pohonné systémy, trysky.
Robotika a automatizace: Vysoce přesné polohovací systémy.
Zašlete svůj nákres zařízení a požádejte o cenovou nabídku
Dosáhněte vynikajícího výkonu při pravoúhlém pohonu. Zašlete nám své technické výkresy pastorku a ozubeného věnce, včetně materiálu, tepelného zpracování a podrobností o použití. Náš tým poskytne cenovou nabídku na přesně lapovanou, sladěnou sadu.
