เฟืองดอกจอกและเพลาเฟืองที่มีความแม่นยำสูง

ออกแบบมาเพื่อการส่งกำลังมุมฉากที่เงียบ แรงบิดสูง

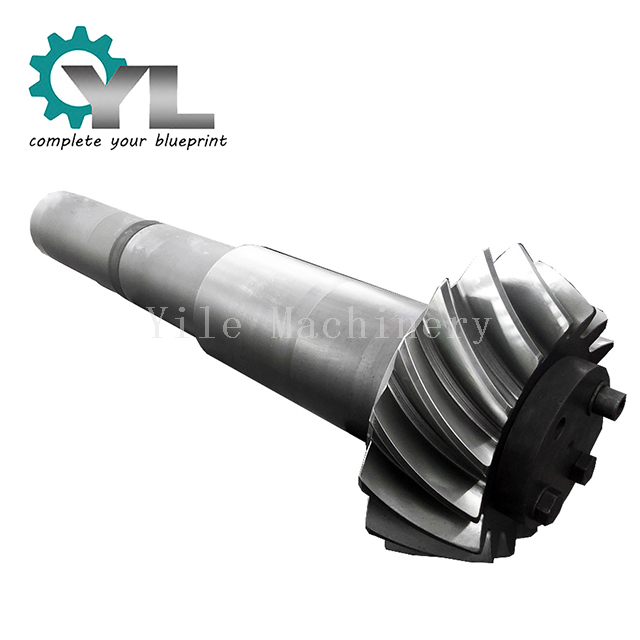

Yile Machinery เป็นผู้ผลิตผู้เชี่ยวชาญชุดเฟืองดอกจอกแบบเกลียวตามสั่ง ซึ่งรวมถึงเพลาเฟืองหนึ่งและเฟืองวงแหวนที่เข้าชุดกัน ส่วนประกอบของเราได้รับการออกแบบทางวิศวกรรมเพื่อมอบประสิทธิภาพที่ราบรื่น เงียบ และมีประสิทธิภาพสูงในระบบขับเคลื่อนมุมฉากที่มีความต้องการมากที่สุด

ตั้งแต่เฟืองท้ายของยานพาหนะไปจนถึงเฟืองทดทางอุตสาหกรรม เฟืองดอกจอกเกลียวที่ผลิตอย่างแม่นยำของเราเป็นตัวเลือกที่เชื่อถือได้สำหรับทีม OEM และ MRO ที่ต้องการความน่าเชื่อถือและประสิทธิภาพที่เหนือกว่า

ข้อดีของเกลียวเอียง: นุ่มนวล แข็งแกร่ง และเงียบ

เฟืองดอกจอกแบบเกลียวให้ประสิทธิภาพที่เหนือกว่าเฟืองดอกจอกแบบตัดตรงหรือกลไกขับเคลื่อนมุมขวาอื่นๆ:

• ความสามารถในการรับน้ำหนักที่สูงขึ้น: ฟันโค้งมีอัตราส่วนการสัมผัสที่มากขึ้น ซึ่งหมายความว่าฟันจะเข้ามีส่วนร่วมมากขึ้นในช่วงเวลาหนึ่งๆ ทำให้ส่งแรงบิดได้สูงขึ้น

• การทำงานที่ราบรื่นและเงียบยิ่งขึ้น: การที่ฟันเกลียวค่อยๆ สัมผัสกัน ส่งผลให้ระดับการสั่นสะเทือนและเสียงรบกวนลดลงอย่างมาก ซึ่งเป็นสิ่งสำคัญสำหรับการใช้งานที่ความเร็วสูงและความสะดวกสบายของผู้ปฏิบัติงาน

• ประสิทธิภาพที่มากขึ้น: การสัมผัสระหว่างซี่ฟันที่ราบรื่นและกลิ้งจะช่วยลดแรงเสียดทานและการสูญเสียพลังงาน

กระบวนการผลิตของเราในการผลิตเฟืองบายศรีที่เหนือกว่า

การผลิตชุดเฟืองดอกจอกเกลียวคุณภาพสูงต้องใช้เทคนิคการผลิตขั้นสูงอย่างเชี่ยวชาญ กระบวนการของเราออกแบบมาเพื่อความแม่นยำและความทนทานสูงสุด

1. การเลือก วัสดุและการตีขึ้นรูป: เราใช้เหล็กกล้าเฟืองที่สะอาดและพิเศษ เช่น 20CrMnTi และ 42CrMo ใช้ วัสดุนี้ได้รับการหล่อหลอมเพื่อสร้างเพลาเฟืองที่มีการไหลของเกรนในอุดมคติเพื่อความเหนียวและความล้าสูงสุด

2. การตัดเฉือน CNC และการตัดเกียร์: ช่องว่างที่ปลอมแปลงนั้นหยาบและกลึงให้เสร็จ จากนั้นฟันเฟืองเกลียวจะถูกตัดโดยใช้เครื่องกัดเฟืองหรือเฟือง CNC 5 แกนขั้นสูงเพื่อความแม่นยำเป็นพิเศษ

3. การรักษาความร้อนแบบพิเศษ (คาร์บูไรซิ่ง): นี่คือกุญแจสำคัญของเกียร์ที่ทนทาน ส่วนประกอบต่างๆ ได้รับการบำบัดความร้อนในบรรยากาศที่อุดมด้วยคาร์บอน สิ่งนี้สร้างเคสด้านนอกที่แข็งมาก ( 58-62 HRC ) เพื่อต้านทานการสึกหรอ ในขณะที่แกนของเกียร์ยังคงนุ่มและแข็งแกร่งขึ้นในการดูดซับแรงกระแทกโดยไม่แตกหัก

4. การเก็บผิวละเอียดอย่างแม่นยำ (การเจียรและการขัด):

• การเจียรเฟือง: หลังจากการอบชุบด้วยความร้อน โปรไฟล์ของฟันจะถูกกราวด์อย่างแม่นยำ เพื่อแก้ไขการบิดเบือนเล็กน้อย และได้รูปทรงสุดท้ายที่มีความแม่นยำสูง

• การขัด (ชุดที่ตรงกัน): เพลาเฟืองและเฟืองวงแหวนทำงานร่วมกันในเครื่องจักรเฉพาะทางที่มีสารกัดกร่อน 'เพื่อน' ทั้งสองส่วนนี้สร้างรูปแบบการสัมผัสฟันที่สมบูรณ์แบบและพื้นผิวที่เรียบเนียนเป็นพิเศษ

ขั้นตอนสุดท้ายที่สำคัญ: จัดให้เป็นชุดที่จับคู่และทับกัน

เพื่อประสิทธิภาพที่รับประกัน เฟืองดอกจอกเกลียวของเรามีจำหน่ายเป็นชุดที่มีหมายเลขกำกับตรงกัน กระบวนการขัดจะสร้างตาข่ายที่มีเอกลักษณ์และสมบูรณ์แบบระหว่างเฟืองเฟืองหนึ่งอันกับเฟืองวงแหวนหนึ่งอัน ได้รับการออกแบบมาเพื่อทำงานร่วมกันและไม่ควรแลกเปลี่ยนกัน ความมุ่งมั่นในการจัดหาชุดที่ตรงกันคือการรับประกันของคุณในเรื่อง:

• รูปแบบการสัมผัสฟันที่เหมาะสมที่สุดภายใต้น้ำหนักบรรทุก

• เสียงรบกวนการทำงานขั้นต่ำ

• อายุการใช้งานสูงสุด

การใช้งาน

ชุดเฟืองดอกจอกแบบเกลียวแบบกำหนดเองของเราเป็นส่วนประกอบที่สำคัญในเครื่องจักรหลากหลายประเภท:

• ยานยนต์และนอกทางหลวง: เฟืองท้ายรถยนต์ ชุดเพลา เครื่องจักรกลการเกษตร

• กระปุกเกียร์อุตสาหกรรม: ตัวลดความเร็วมุมขวา, ระบบขับเคลื่อนสายพานลำเลียง

• เครื่องมือกล: หัวเครื่องกัด, โต๊ะหมุน CNC

• มารีน: ระบบขับเคลื่อน, เครื่องขับดัน

• หุ่นยนต์และระบบอัตโนมัติ: ระบบกำหนดตำแหน่งที่มีความแม่นยำสูง

ส่งรูปวาดอุปกรณ์ของคุณเพื่อขอใบเสนอราคา

บรรลุประสิทธิภาพที่เหนือกว่าในการขับเคลื่อนมุมฉากของคุณ ส่งแบบทางเทคนิคของคุณสำหรับเฟืองปีกนกและเฟืองวงแหวน รวมถึงวัสดุ การอบชุบ และรายละเอียดการใช้งาน ทีมงานของเราจะเสนอราคาสำหรับชุดอุปกรณ์ที่เข้าคู่กันอย่างแม่นยำ
