Reparation eller udskiftning af omkredsgear? Sådan træffer du den rigtige beslutning for roterovne og kuglemøller

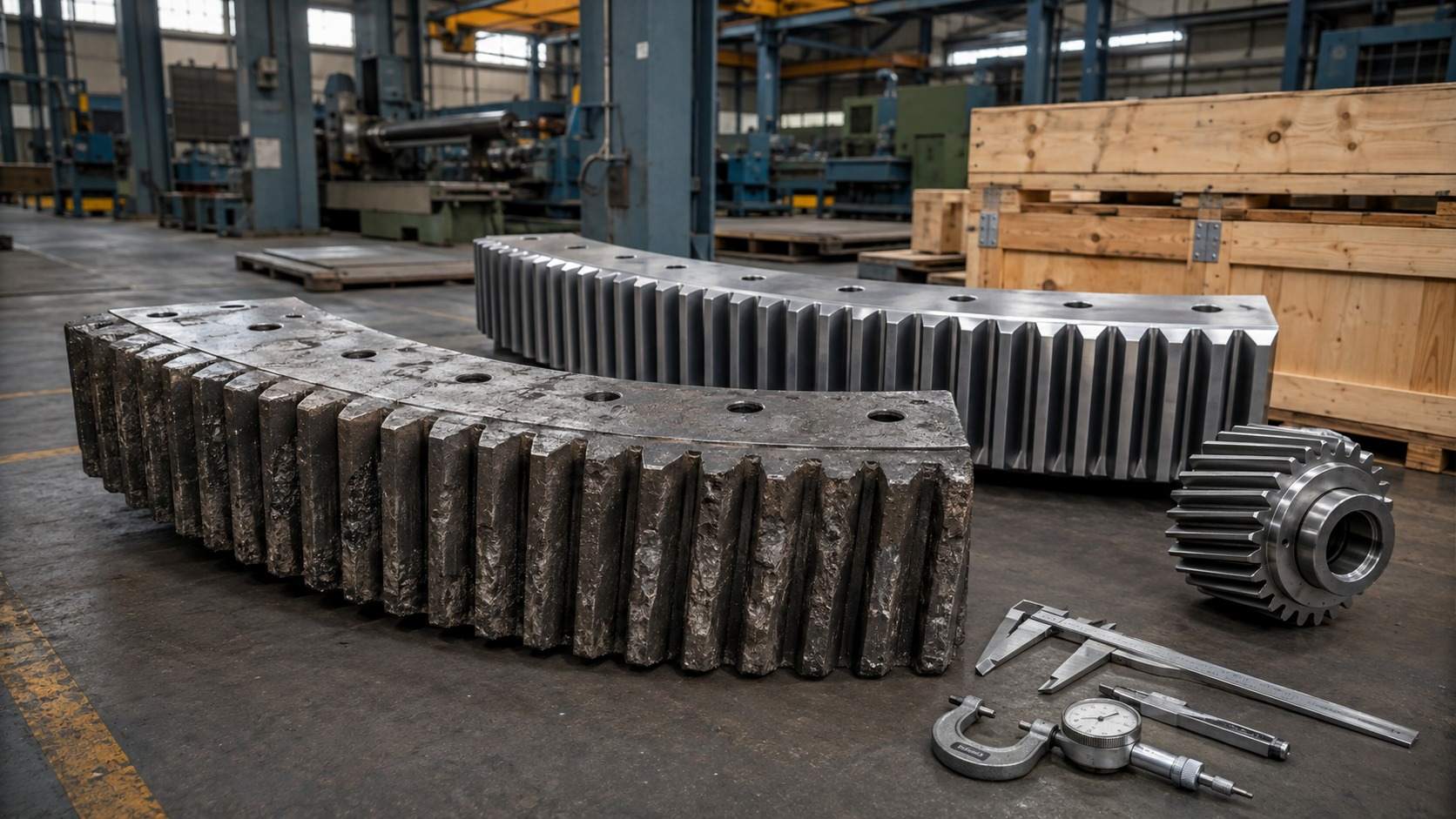

Et beskadiget omkreds gear er aldrig kun et reservedelsproblem. I en roterovn, kuglemølle, SAG-mølle, tørretumbler eller anden stor roterende maskine overfører omkredsgearet drivmomentet til udstyr, der kan være centralt for planteproduktionen. Når tandhjulstænderne slides for meget, revner, skår eller viser unormale kontaktmønstre, er nøglespørgsmålet ikke blot 'Kan det repareres?' Det er:

Vil reparation genoprette pålidelig drift med en acceptabel risiko, eller er udskiftning den sikreste og mere økonomiske beslutning?

Det korrekte svar afhænger af typen af ​​skade, den resterende tandgeometri, årsagen til fejlen, tilstanden af ​​parringsdrevet og konsekvenserne af en uventet nedlukning. Denne vejledning forklarer, hvordan vedligeholdelsesteams, ingeniører og indkøbsledere kan evaluere et beskadiget omkredsudstyr, før de beslutter sig for mellem reparation og udskiftning.

Yile Machinery fremstiller specialfremstillede heavy-duty omkredsgear, ringgear, tandhjul og gearaksler til roterovne, kuglemøller, knusere, minehejseværker og andre industrielle anvendelser. Vi understøtter OEM-projekter, reservedele og specialfremstilling baseret på kundetegninger, prøver eller tekniske specifikationer.

Hurtigt svar: Hvornår skal et omkredsgear repareres eller udskiftes?

Et omkredsgear kan være egnet til kontrolleret reparation , når skaden er lokaliseret, tandroden forbliver strukturelt sund, gearet bevarer en acceptabel geometri, og det underliggende justering eller smøreproblem er blevet rettet.

Udskiftning er normalt det sikreste valg, når der er:

• Revner ved eller i nærheden af ​​tandroden

• Gentagen tandbrud

• Kraftig slitage på tværs af en stor procentdel af tandflanken

• Betydelig deformation, radial udløb eller monteringsskade

• Udbredt grubetæring, afskalning eller svigt i hærdet lag

• Skader forårsaget af vedvarende fejljustering, der allerede har ændret geargeometri

• Et gammelt gear med utilstrækkelig resterende levetid til den næste planlagte nedlukningscyklus

I kraftige ovne og møller kan en billig reparation, der fejler tidligt, forårsage en meget højere totalomkostning end en planlagt udskiftning. Beslutningen bør derfor baseres på teknisk dokumentation – ikke kun på den umiddelbare reservedelspris.

Hvorfor Girth Gear Fejl kræver en Root-Cause Review

Et omkreds gear fejler sjældent uden grund. Udskiftning eller reparation af det beskadigede gear uden at identificere den oprindelige årsag kan føre til, at den samme fejl opstår igen.

Almindelige årsager omfatter:

1. Forkert gear- og tandhjulsopretning

For stor aksial, radial eller vinkelforskydning kan koncentrere belastningen på den ene side af tandfladen. Dette skaber ofte ujævne slidmønstre, kantkontakt, høj lokal belastning og for tidlig tandskade.

1. Utilstrækkelig eller forkert smøring

Åbent gearsmøring skal give en tilstrækkelig beskyttelsesfilm under høj belastning, lav hastighed, støv, varme og vibrationer. Undersmøring kan forårsage skrammer, overophedning, slibende slid og gruber.

1. Tandhjulsskade eller inkompatibel tandhjulstilstand

Et slidt eller beskadiget tandhjul kan hurtigt beskadige et nyligt repareret eller udskiftet gjordgear. I mange tilfælde skal tandhjulet og omkredsen inspiceres som et matchet sæt.

1. Roterovn eller mølle mekanisk bevægelse

Udløb af ovnkappe, problemer med justering af dæk og støtteruller, lejeslid, fundamentbevægelse eller problemer med mølletappen kan ændre gearets indgreb under drift.

1. Produktions- eller installationsfejl

Forkert slør, dårlig montering af segmentsamlinger, forkert bolttilspænding, unøjagtig bearbejdning eller utilstrækkelig materialekvalitet kan reducere gearets levetid.

Før du træffer en beslutning om reparation versus udskiftning, skal du dokumentere fejltilstanden og inspicere hele drevsystemet. For relaterede emner til vedligeholdelse af roterende udstyr, se vores blog om industrimaskiner , herunder tekniske vejledninger, der dækker ovn-, mølle-, transportbånds-, gearkasse-, rulle- og lejeapplikationer.

1. Skadetyper, der kan være egnede til reparation af gjordgear

Reparation er ikke automatisk et dårligt valg. Når de udføres med en godkendt proces, egnede materialer, kvalificerede svejseprocedurer, kontrolleret bearbejdning og slutinspektion, kan reparation forlænge levetiden for visse gear.

Lokaliseret tandspidsbeskadigelse

Mindre tandspidsafslag eller lokal stødskader kan repareres, hvis:

• Skaden strækker sig ikke ind i tandroden.

• Det revnefrie grundmateriale bekræftes ved inspektion.

• Tandprofilen kan genoprettes uden at skabe en stresskoncentration.

• Parringsdrevet er ikke blevet alvorligt beskadiget.

• Kontaktmønsteret og sløret kan nulstilles efter reparation.

Begrænset overfladeslid

Moderat overfladeslid kan være overskueligt, når tænderne stadig bevarer tilstrækkelig tykkelse, korrekt mesh-geometri og et stabilt kontaktmønster. Men blot at slibe beskadigede områder væk uden at verificere den resterende tandprofil kan skabe ny belastningskoncentration.

Lokaliseret overfladegrub

Små, isolerede gruber kan overvåges eller repareres afhængigt af dybde, placering og progressionshastighed. Hvis grubetæring er udbredt, dybt eller kombineret med afskalning og tab af tandprofil, bør udskiftning overvejes.

Problemer med segmentled eller bolthul

På et gear med segmenteret omkreds kan nogle monterings- eller ledrelaterede problemer repareres, hvis gearkroppen forbliver strukturelt sund. Reparationsplanen skal omfatte inspektion af bolthuller, samlingsflader, fastgørelsesanordninger, momentprocedurer og gearudløb efter genmontering.

2. Skader, der normalt kræver udskiftning af omkredsgear

Nogle fejltilstande indikerer, at gearet har nået slutningen af ​​dets sikre levetid. Fortsat drift eller udførelse af en begrænset reparation kan skabe uacceptabel risiko.

Tandrodsrevner

En revne i tandroden er et af de mest alvorlige fund, fordi dette område bærer høj bøjningsbelastning. Selvom en revne ser lille ud, kan den forplante sig under gentagne momentbelastninger og resultere i pludselig tandfejl.

Udskiftning anbefales generelt, når:

• Revner findes ved flere tandrødder.

• Revnen strækker sig ind i tandkransen eller banen.

• Udbredelse af revner kan ikke standses og verificeres pålideligt.

• Tidligere svejsereparationer er allerede udført i samme område.

• Maskinen arbejder under højt drejningsmoment, stødbelastning eller kontinuerlige produktionsforhold.

Gentagne knækkede tænder

En knækket tand kan skyldes utilsigtet overbelastning eller fremmedlegemer. Flere knækkede tænder, især i samme belastningszone, indikerer ofte et bredere problem, der involverer justering, overbelastning, materialetilstand eller tandhjulsindgreb.

Udskiftning af individuelle tænder uden at korrigere årsagen kan give et midlertidigt resultat, men genopretter ikke nødvendigvis langsigtet pålidelighed.

Alvorligt eller ujævnt tandslid

Udskiftning bør evalueres, når geartænderne viser:

• Kraftig slitage over en stor del af omkredsen

• Udtalt slid i den ene kant af tandfladen

• Tab af involut tandprofil

• Skarpe eller krogede tandformer

• Reduceret tandtykkelse under udstyrsejerens acceptable grænse

• Dårligt kontaktmønster, der ikke kan korrigeres gennem justering

Alvorligt ujævnt slid er ofte forbundet med ovn- eller møllefejl. Et nyt omkredsgear bør ikke installeres, før indstillingstilstanden er målt og korrigeret.

Omfattende pitting, spartling eller afslidning

Overfladeskader bliver kritisk, når den påvirker en stor procentdel af belastede tandflanker, skaber ustabil kontakt eller fortsætter med at vokse på trods af forbedret smøring. Afskalning kan blotlægge svagere underliggende materiale og fremskynde nedbrydning.

3. En praktisk inspektionstjekliste, før du beslutter dig

En pålidelig beslutning kræver mere end en visuel inspektion. Inden du godkender en reparation eller udsteder en erstatningskøbsordre, skal du indsamle følgende oplysninger.

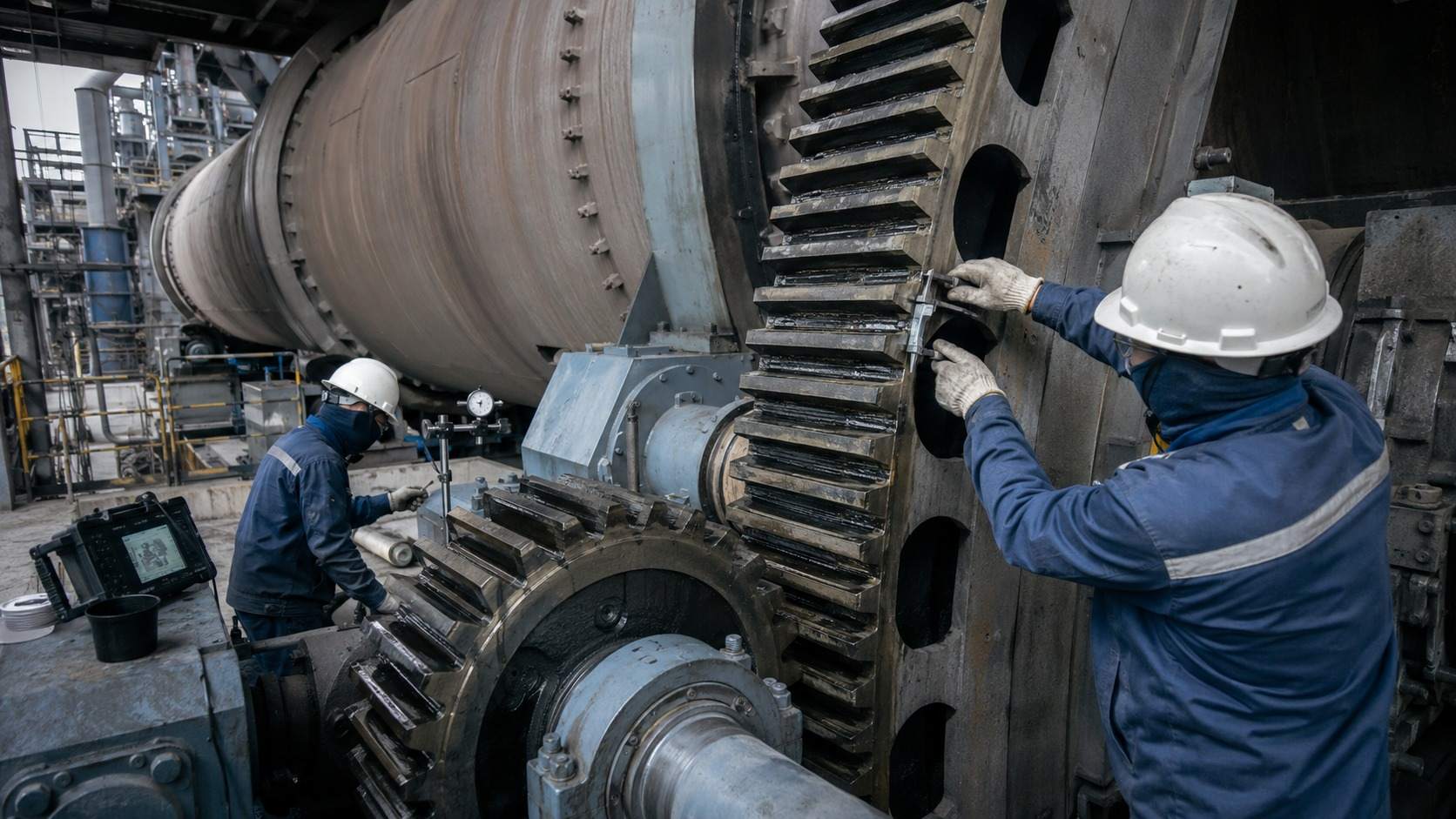

Visuel og dimensionskontrol

• Fotografer hver beskadiget tand og identificer dens urposition.

• Mål tandtykkelse på definerede steder.

• Kontroller sløret mellem gjordgearet og tandhjulet.

• Undersøg tandkontaktmønsteret under driftsforhold, hvor det er muligt.

• Mål radial og ansigtsudløb.

• Efterse segmentsamlinger, monteringsflader, bolte og bolthuller.

• Sammenlign faktiske mål med originale tegninger, OEM-data eller tidligere inspektionsoptegnelser.

Ikke-destruktiv test

Afhængigt af gearmaterialet og fejltilstanden kan passende test omfatte:

• Magnetisk partikeltestning (MT) for overflade- og overfladerevner i ferromagnetiske ståldele

• Ultralydstest (UT) for interne diskontinuiteter og dybere revneundersøgelser

• Dye penetrant testing (PT) for overfladebrydende defekter, hvor det er relevant

• Hårdhedstestning for at bekræfte materialets tilstand og varmebehandlingens konsistens

Yile Machinery bruger dimensionsinspektion og ikke-destruktiv testning som en del af sin kvalitetskontrolproces for tunge gear og industrielle komponenter. Vores kapaciteter til fremstilling af gear omfatter gear med store moduler til krævende ovne, møller, minedrift og tungt udstyr. $CITE_1

Gennemgang af driftstilstand

Indsaml data fra maskinen, ikke kun fra gearet:

• Motorkraft og drejningsmomenthistorie

• Vibrationstendensdata

• Smøremiddeltype, forbrug og påføringstilstand

• Ovn- eller møllejusteringsoptegnelser

• Tandhjulstilstand og tandhjulslejetilstand

• Shell runout eller omkreds gear excentricitet

• Tidligere gearreparationer og fejlhistorik

4. Reparation vs. udskiftning: En beslutningsmatrix

5. Hvorfor kun udskiftning af omkredsgearet måske ikke løser problemet

Et nyt omkredsgear bør ikke behandles som en isoleret reservedel. Dens levetid afhænger af det komplette drivsystem.

Inden installation skal du inspicere eller verificere:

• Piniontands tilstand og hårdhed

• Udløb af tandhjulsaksel

• Tandhjulslejespil

• Gearkasseudgangsjustering

• Stand af bundplade og fundament

• Ovnstøtterulle eller møllelejetilstand

• Gearbeskyttertilstand og smøresystem

• Gear monteringsoverflade renhed og nøjagtighed

• Segmentsamlingssekvens, fastgørelsesgrad og tilspændingsmoment

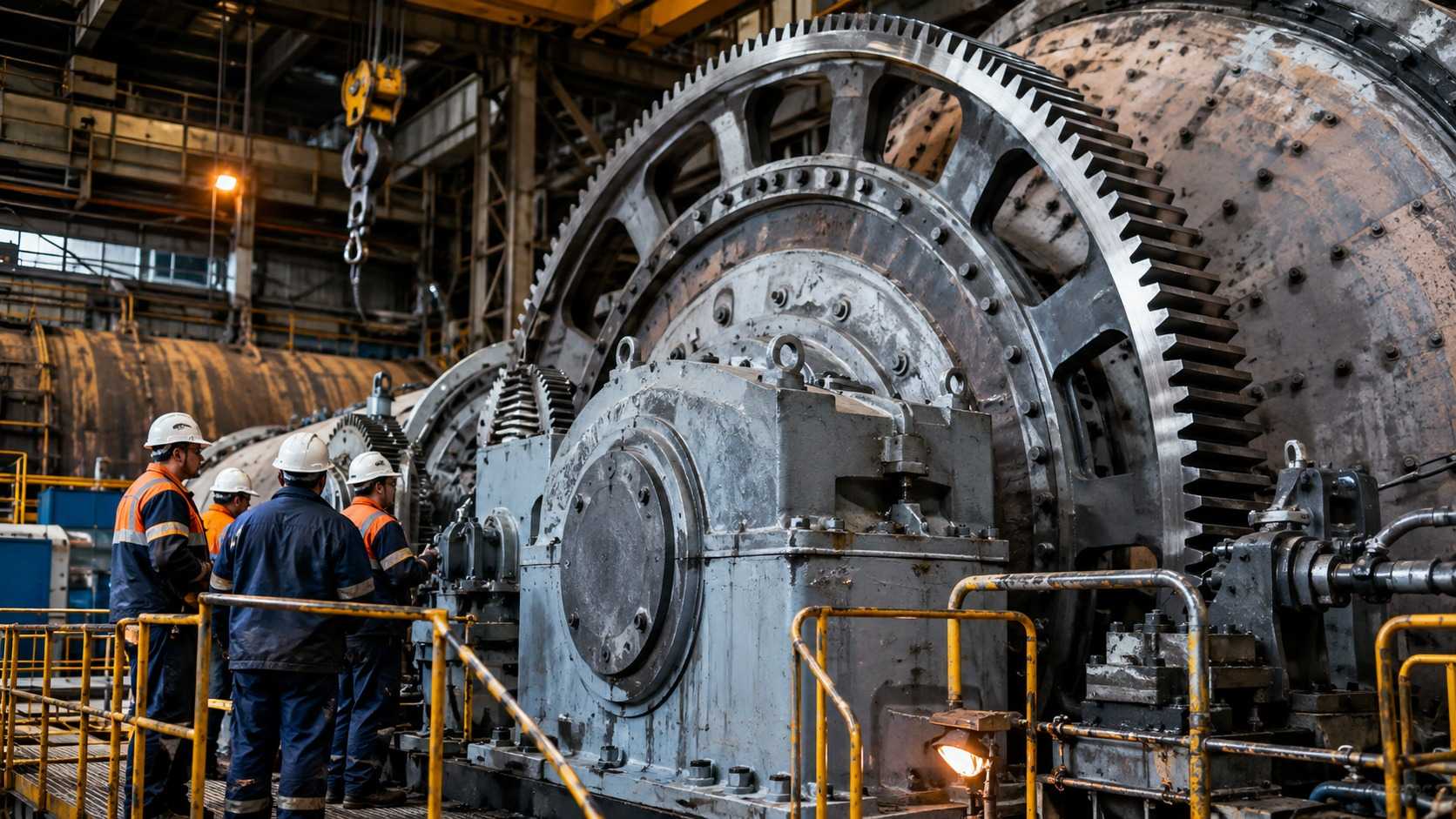

For roterovne kan dæk, støtterulle og justeringsforhold direkte påvirke gearets indgreb. For kuglemøller og SAG-møller bør også taplejetilstand, skalbevægelse og drevjustering vurderes. Vores produktsortiment omfatter brugerdefinerede drejeovnsdæk, taplejer, omkredsgear, aksler, ruller og andre kraftige reservedele til industriel vedligeholdelse og OEM-applikationer.

6. Valg af et erstatningsgjordgear: Hvad skal specificeres i din tilbudsanmodning

En komplet RFQ reducerer ingeniørrisikoen, undgår tilbudsforsinkelser og hjælper med at sikre, at udskiftningsgearet passer til det eksisterende drivsystem.

Angiv venligst følgende oplysninger, når de er tilgængelige:

Vigtige tekniske oplysninger

• Originaltegning eller detaljeret opmålt tegning

• Geartype: cylindrisk tandhjul, spiralformet gear, ringgear eller segmenteret gear

• Antal segmenter

• Modul eller diametral stigning

• Antal tænder

• Udvendig diameter og fladebredde

• Boring, monteringshulmønster og samlingsdetaljer

• Materialekvalitet og nødvendige mekaniske egenskaber

• Krav til varmebehandling og hårdhed

• Gears nøjagtighedsstandard, såsom DIN, AGMA eller ISO

• Påkrævet inspektion og NDT-standarder

• Udstyrstype, model og driftsanvendelse

• Billeder af det eksisterende udstyr og beskadigede områder

• Tandhjulsdata, inklusive tandtælling og materiale, hvor det er tilgængeligt

Hvis du ikke har originale tegninger

Udskiftningsfremstilling kan stadig være mulig gennem reverse engineering. Nyttige oplysninger omfatter:

• Et prøvesegment eller beskadiget gearsektion

• Nøjagtige feltmålinger

• Oplysninger om udstyrs navneskilt

• Installationsfotos

• Tandhjulsdimensioner

• Historiske vedligeholdelsesrapporter

• Materialetestdata, hvis de er tilgængelige

For kuglemølleapplikationer kan du også henvise til vores produktoplysninger om kuglemøllegear og indsend dine tilgængelige tegninger eller specifikationer til en teknisk gennemgang.

7. Sådan reduceres risikoen, når du bestiller et erstatningsgjordgear

Indkøbsteams bør vurdere mere end prisen. Et gear med stor omkreds er en kritisk komponent med potentielt høje nedlukningsomkostninger, komplekse transportkrav og krævende installationsforhold.

Når du vælger leverandør, skal du stille følgende spørgsmål:

1. Kan leverandøren fremstille den nødvendige modul-, diameter- og segmentkonfiguration?

2. Hvilket materiale vil blive brugt, og kan leverandøren levere et materialetestcertifikat?

3. Hvilken varmebehandlingsproces og hårdhedsområde vil blive anvendt?

4. Hvilket bearbejdningsudstyr vil blive brugt til tandskæring og efterbehandling?

5. Vil UT, MT, hårdhedstestning og dimensionsinspektion blive udført?

6. Kan leverandøren levere inspektionsrapporter før afsendelse?

7. Hvordan vil gearet blive beskyttet under international transport?

8. Kan leverandøren understøtte erstatningsproduktion baseret på tegninger, prøver eller reverse-engineering-data?

9. Hvilke dokumenter vil blive leveret sammen med forsendelsen?

10. Kan leverandøren levere teknisk kommunikation under installation og idriftsættelse?

Yile Machinery fremstiller specialudviklede tandhjul og tandhjul med tandhjulsskæring, hobbing, bearbejdning, dimensionsinspektion og ikke-destruktiv teststøtte. Vi fremstiller enkeltstykker og små partier til udskiftningsprojekter, udstyrsopgraderinger og OEM maskinprogrammer.

Ofte stillede spørgsmål

Kan et revnet gjordgear svejses og genbruges?

Det afhænger af revneplacering, dybde, gearmateriale, serviceforhold og reparationsprocedure. Små, lokale defekter kan nogle gange repareres ved hjælp af en konstrueret svejse- og bearbejdningsproces. Imidlertid kræver tandrodsrevner, tilbagevendende revner og revner, der strækker sig ind i randen eller banen, generelt en mere konservativ vurdering og fører ofte til udskiftning.

Skal tandhjulet udskiftes sammen med gjordgearet?

Ikke altid, men tandhjulet skal efterses omhyggeligt. Et slidt tandhjul kan hurtigt beskadige et nyt omkredsgear. Hvis tandhjulsprofilen, hårdheden, kontaktmønsteret eller akseltilstanden er uden for acceptable grænser, kan udskiftning eller genfremstilling af det som en del af reparationen af ​​drivsystemet være den bedste beslutning.

Hvad forårsager ujævnt slid på et omkreds gear?

De mest almindelige årsager er fejljustering, forkert slør, radial eller aksial udløb, dårlig smøring, slid på tandhjulslejer, ovnskallens bevægelse, møllebevægelsen og installationsfejl. Ujævnt slid bør altid udløse en undersøgelse af hele drivlinjen.

Hvor lang tid tager det at fremstille et erstatningsgjord gear?

Ledetiden afhænger af geardiameter, modul, materiale, antal segmenter, støbe- eller smedevej, varmebehandling, bearbejdningskrav, inspektionsomfang og forsendelsesdestination. At give fuldstændige tekniske oplysninger på RFQ-stadiet hjælper med at forkorte ingeniørgennemgangen og produktionsplanlægningsprocessen.

Hvilke dokumenter skal medfølge med et erstatningsgjordgear?

Afhængigt af den aftalte specifikation kan dokumenter omfatte et materialetestcertifikat, varmebehandlingsregistreringer, hårdhedstestresultater, UT/MT-rapporter, dimensionsinspektionsrapporter, gearmåleregistreringer, pakkeliste og forsendelsesdokumentation.

Kan Yile Machinery fremstille et ikke-standard omkreds gear fra en eksisterende prøve?

Ja. For projekter uden komplette originaltegninger kan Yile Machinery gennemgå prøver, fotografier, feltmålinger, udstyrsdetaljer og tilgængelige tekniske data for at vurdere en reverse-engineering og erstatningsfremstillingsløsning. Den endelige produktion bør fortsætte efter tekniske krav og kritiske dimensioner er bekræftet af begge parter.

Anmod om en teknisk gennemgang af dit Girth Gear-projekt

Uanset om du har brug for at vurdere et beskadiget gear, planlægge en reservereserve, udskifte et slidt ringgear eller købe et brugerdefineret gear-og-pinion sæt, er det første trin en komplet teknisk gennemgang.

Send os venligst:

• Geartegninger, skitser eller tilgængelige specifikationer

• Udstyrsmodel og anvendelsesdetaljer

• Billeder af slid, revner eller beskadigede tænder

• Krav til materiale og hårdhed

• Mængde og påkrævet leveringsdato

• Destinationsland eller havn

Yile Machinery kan levere kundetilpasset fremstillingsstøtte til tunge opgaver tandhjul, tandhjul, aksler, støbegods, smedegods og andre industrielle maskindele . Kontakt vores ingeniørteam for at diskutere din roterovn, kuglemølle, minedrift eller krav til reservedele til tungt udstyr.
