Jak si vybrat spolehlivého výrobce ozubeného kola: Kompletní průvodce kupujícího pro rotační pece a kulové mlýny

Když se vaše rotační pec nebo kulový mlýn zastaví, zastaví se celá vaše výrobní linka. Každá hodina neplánovaného výpadku stojí tisíce dolarů ve ztrátě výkonu. Ozubené kolo – masivní prstencový hnací prvek často vážící 5 až 120 metrických tun – je srdcem vašeho rotačního zařízení. Výběr špatného výrobce je riziko, které si prostě nemůžete dovolit.

Tato příručka je napsána pro inženýry závodu, manažery údržby a odborníky na nákup, kteří potřebují s jistotou získat náhradní nebo OEM ozubené kolo. Provedeme vás, co je to obvodová výbava, jak se vyrábí, jaké materiály a normy kvality jsou důležité a 8 kritérií, která oddělují spolehlivé výrobce od ostatních.

Prohlédněte si celou řadu Yile Machinery robustní ozubená kola pro pece, mlýny a sušárny – vyráběné na zakázku podle vašich výkresů nebo reverzní inženýrství z opotřebovaných součástí.

Co je obvodové zařízení? (A proč je to tak kritické)

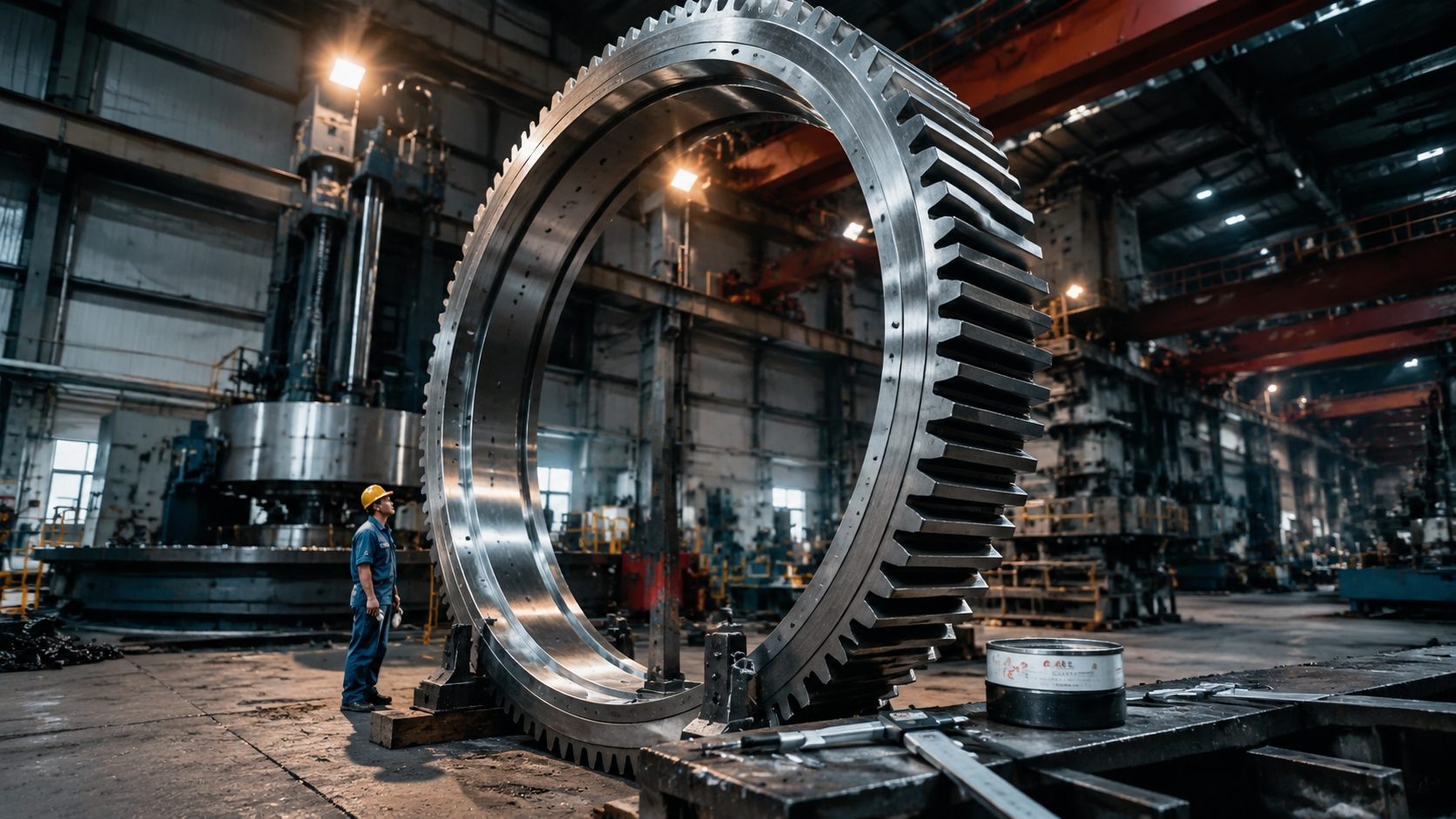

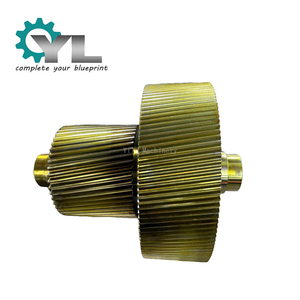

Ozubené kolo (také nazývané ozubený věnec nebo býčí ozubené kolo) je velké ozubené kolo s otevřeným čelem, které obepíná válcový plášť rotujícího průmyslového zařízení. Je v záběru s menším hnacím pastorkem připojeným k motoru a převodovce, který přenáší rotační sílu k pohonu zařízení.

Ozubená kola pracují nepřetržitě při extrémním zatížení, tepelném cyklování a abrazivních podmínkách. Jedno ozubené kolo může běžet 5–15+ let — nebo předčasně selhat, pokud je špatně vyrobeno. Důsledky selhání dalece přesahují náklady na samotný díl: nouzové odstavení, ztráta výroby a drahé nouzové pořízení.

Mezi primární aplikace patří:

• Rotační pece – cementárny, vápenky, aluminy a závody na zpracování nerostů. Obvodové ústrojí pracuje v úzké koordinaci s pneumatiky pro rotační pece (jezdecké kruhy) a čepová ložiska jako tři hlavní rotační součásti systému pohonu pece.

• Kulové mlýny a tyčové mlýny — těžba a mletí rud

• Mlýny cukru — drcení třtiny a získávání šťávy. Podívejte se na naše věnované ozubená kola cukrovaru pro konstrukce s děleným ozubením, které minimalizují prostoje při instalaci.

• Sušárny a chladiče — zpracovatelský průmysl

• Aglomerační bubny — závody na výrobu oceli a železné rudy

Klíčové specifikace: Co potřebujete vědět před nákupem

Než se obrátíte na kteréhokoli výrobce, měli byste jasně porozumět specifikacím vašeho zařízení. Zde jsou kritické parametry:

Nemáte originální kresby? Kvalifikovaný výrobce by měl nabízet služby reverzního inženýrství – měření vašeho opotřebovaného zařízení a vytváření nových výrobních výkresů. Toto je standardní funkce společnosti Yile Machinery. Kontaktujte náš technický tým a prodiskutujte své požadavky na reverzní inženýrství.

Materiály obvodového kola: Výběr správné třídy oceli

Výběr materiálu je jedním z nejdůslednějších rozhodnutí při nákupu ozubeného kola. Nesprávná třída vede k předčasnému opotřebení, prasknutí nebo katastrofálnímu selhání. Všechny materiály pro ozubení v Yile Machinery jsou získávány přes naše zakázková výrobní linka na ocelové odlitky a výkovky s plnou sledovatelností chemického složení od surového tepla až po hotový komponent.

Možnosti lité oceli

ZG42CrMo — Nejrozšířenější materiál ozubeného kola

• Chrom-molybdenová legovaná ocel s vynikajícím poměrem pevnosti a houževnatosti

• Pevnost v tahu: ≥ 980 MPa po kalení a temperování

• Nejlepší pro: Vysoce výkonné cementářské pece, důlní kulové mlýny, standardní průmyslové aplikace

• Tvrdost po tepelném zpracování: 260–320 HB

ZG35CrNiMo — Pro aplikace s vysokým cyklem únavy

• Přídavek niklu zlepšuje rázovou houževnatost a odolnost proti únavě

• Nejlepší pro: Vysokorychlostní frézy, aplikace s častými cykly start-stop

• Pevnost v tahu: ≥ 930 MPa

ZG310-570 — Ekonomická třída pro lehčí aplikace

• Uhlíková ocel, nižší obsah slitin

• Nejlepší pro: Menší sušičky, aplikace s nižším zatížením, kde je prioritou rozpočet

Možnosti z kované oceli

42CrMo4 (ekvivalent AISI 4140) — Prémiová kovaná slitina

• Vynikající struktura zrna ve srovnání s litou ocelí

• Lepší odolnost proti únavě a rozměrová konzistence

• Nejlepší pro: Vysoce výkonné aplikace, ozubená kola s menším průměrem, kde je možné kování

34CrNiMo6 (ekvivalent AISI 4340) — Vysoce výkonný kovaný

• Výjimečná houževnatost a únavová pevnost

• Nejlepší pro: Náročné aplikace s rázovým zatížením. Jedná se o stejnou jakost materiálu jako u nás robustní kované hřídele rotoru drtiče , které pracují za srovnatelných podmínek nárazu a únavy.

Doporučení společnosti Yile Machinery: Pro většinu aplikací v rotačních pecích a kulových mlýnech nabízí litá ocel ZG42CrMo se správným tepelným zpracováním kalením a temperováním nejlepší kombinaci výkonu, obrobitelnosti a hospodárnosti.

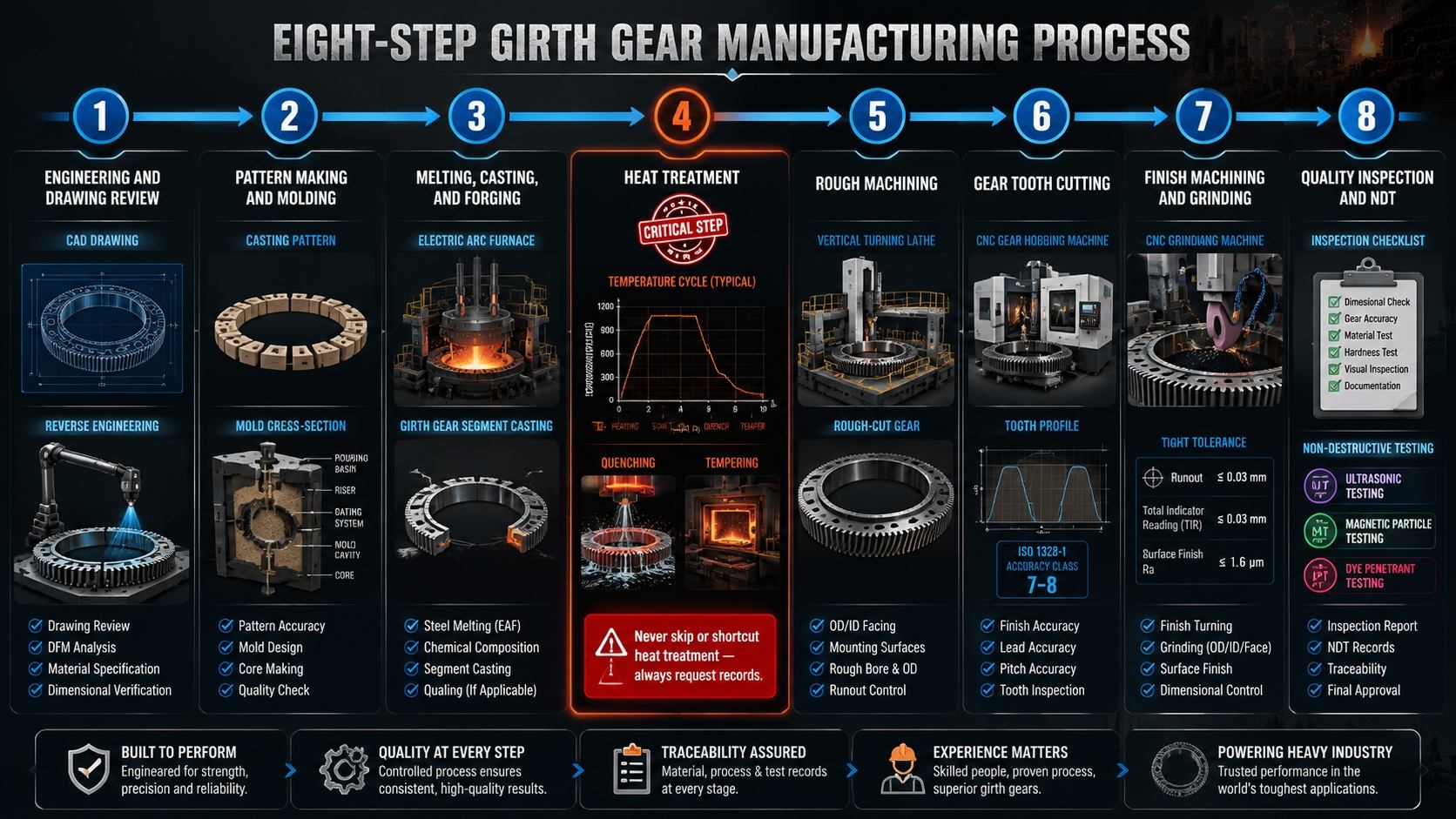

Výrobní proces: Co odlišuje kvalitní ozubená kola od těch nižších

Pochopení výrobního procesu vám pomůže klást správné otázky při hodnocení dodavatelů.

Krok 1: Kontrola inženýrství a kreslení

Kvalifikovaný výrobce zkontroluje vaše výkresy nebo provede reverzní inženýrská měření. Mezi kritické kontroly patří geometrie zubů, rozměry montážní příruby a návrh segmentového spoje.

Krok 2: Výroba vzorů a tvarování

U litých ozubených kol jsou vyrobeny přesné vzory pro zajištění přesné geometrie odlévání. Spoje segmentů musí být po montáži přesně umístěny pro správné vyrovnání zubů.

Krok 3: Tavení a lití / kování

Ocel se taví v elektrických obloukových nebo indukčních pecích s přísnou kontrolou chemického složení. Velká ozubená kola jsou odlévána v segmentech (typicky 2–8 kusů), aby byla umožněna přeprava a instalace v terénu. Naše slévárenské možnosti pokrývají obojí ocelové odlitky a zakázkové výkovky pod jednou střechou zajišťující konzistentní kontrolu kvality v celém rozsahu.

Krok 4: Tepelné zpracování

Toto je nejkritičtější krok pro konečné mechanické vlastnosti:

• Normalizace : Zjemňuje strukturu zrna po odlití

• Quench & Temper (Q&T) : Dosahuje cílové tvrdosti a houževnatosti

• Odlehčení pnutí : Snižuje zbytková napětí před obráběním

Červená vlajka: Každý výrobce, který vynechá nebo zkrátí tepelné zpracování, ohrožuje životnost vašeho zařízení. Vždy si vyžádejte záznamy o tepelném zpracování a protokoly o zkouškách tvrdosti.

Krok 5: Hrubé obrábění

Montážní plochy, vrtání a příruby jsou před řezáním zubů ozubeného kola opracovány nahrubo na téměř konečné rozměry.

Krok 6: Řezání ozubených kol (odvalovací frézování / frézování)

Zuby ozubených kol se řežou pomocí CNC odvalovacích fréz na ozubení nebo profilového frézování. Třída přesnosti zubu (ISO 6–9) ovlivňuje hluk, rozložení zatížení a životnost.

Krok 7: Dokončete obrábění a broušení

Kritické styčné plochy jsou povrchově opracovány s úzkými tolerancemi. Velká ozubená kola obvykle nevyžadují broušení zubů kvůli jejich mazacím systémům s otevřeným ozubením.

Krok 8: Kontrola kvality a NDT

Každé zařízení prochází před odesláním komplexní kontrolou (podrobnosti v další části).

Kontrola kvality: 8 testů, které byste měli vždy vyžadovat

Nikdy nepřijímejte ozubené kolo bez kompletního kontrolního balíčku. Zde je to, co by měl poskytnout renomovaný výrobce:

Analýza chemického složení

Spektroskopická analýza potvrzující, že ocel splňuje stanovený obsah slitiny. Odchylky v obsahu uhlíku, chrómu nebo molybdenu přímo ovlivňují mechanické vlastnosti.

Testování mechanických vlastností

Zkouška tahem, mez kluzu, prodloužení a Charpyho rázová zkouška na zkušebních tyčích odlitých/kovaných za stejného tepla jako ozubené kolo.

Testování tvrdosti (Brinell HB)

Vícenásobné měření tvrdosti na povrchu ozubeného kola a povrchu zubů pro ověření rovnoměrnosti tepelného zpracování.

Zpráva o rozměrové kontrole

Plná kontrola rozměrů včetně:

• Průměr roztečné kružnice

• Chyba profilu zubu a stoupání

• Obličejové házení (axiální a radiální)

• Rovinnost montážní plochy a rozměry vrtání

Ultrazvukové testování (UT)

Detekuje vnitřní defekty, jako je poréznost smršťování, praskliny a vměstky. Rozhodující pro ozubená kola z lité oceli. Kritéria přijetí podle ASTM A609 nebo ekvivalentu.

Magnetická kontrola částic (MT)

Detekuje povrchové a blízké povrchové trhliny, zejména u kořenů zubů a segmentových kloubů.

Kontrola penetrantu barviva (PT)

Aplikuje se na obrobené povrchy a opravy svarů (pokud existují) k detekci jemných povrchových trhlin.

Vizuální kontrola a kvalita povrchu

Závěrečná vizuální kontrola všech povrchů, povrchové úpravy zubů a značení/identifikace.

Ve společnosti Yile Machinery obsahuje každá zásilka ozubeného kola kompletní dokumentaci kvality: materiálové certifikáty, záznamy o tepelném zpracování, zprávy o mechanických zkouškách, zprávu o rozměrové kontrole a zprávy o NDT (UT + MT). Tato dokumentace je poskytována jako standard – nikoli za příplatek.

8 Kritéria pro hodnocení výrobce ozubených kol

Při porovnávání dodavatelů použijte tento kontrolní seznam:

1. Schopnost výroby zařízení

Má výrobce dostatečně velké CNC odvalovací frézy na ozubení pro váš průměr ozubení? Vertikální soustruhy (VTL) pro velkoprůměrové obrábění? Vyžádejte si seznamy zařízení se specifikacemi.

2. Zkušenosti s vaší aplikací

Vyrobil výrobce ozubená soukolí pro váš konkrétní typ zařízení (cementová pec, kulový mlýn, cukrovar)? Yile Machinery obsluhuje zákazníky napříč těžební, cementářský, cukrovarnický a ocelářský průmysl – vyžádejte si reference nebo případové studie z podobných projektů.

3. Sledovatelnost materiálu

Může výrobce zajistit plnou sledovatelnost materiálu od tepla ze surové oceli až po hotové zařízení? To je nezbytné pro zajištění kvality a záruční reklamace.

4. Vlastní tepelné zpracování

Tepelné zpracování by mělo být prováděno interně s kalibrovanými pecemi a dokumentovanými teplotními a časovými záznamy. Externí tepelné zpracování přináší rizika kontroly kvality.

5. Komplexní schopnost NDT

UT, MT a PT by měly být prováděny interně certifikovanými inspektory. NDT třetí strany je přijatelné, ale zvyšuje čas a náklady.

6. Schopnost zpětného inženýrství

U náhradních ozubených kol bez originálních výkresů musí být výrobce schopen změřit opotřebená ozubená kola a vytvořit přesné výrobní výkresy.

7. Odbornost segmentovaného designu

Velká ozubená kola musí být pro přepravu a montáž vyrobena v segmentech. Návrh segmentového kloubu a vyrovnání zubů napříč klouby vyžaduje specifické odborné znalosti. Stejný přístup přesného inženýrství je aplikován na celou naši řadu vysoce výkonná ozubená kola pro pece, mlýny a sušárny.

8. Záznam o prokázaném doručení

Včasné dodání je rozhodující pro plánované odstávky údržby. Vyžádejte si reference a ověřte dodací lhůty podle plánu údržby.

Proč globální cementářské a těžařské společnosti získávají Girth Gears z Číny

Během posledních dvou desetiletí čínští výrobci výrazně investovali do velkokapacitního CNC obrábění, pokročilého slévárenského vybavení a systémů řízení kvality. Přední čínští výrobci dnes vyrábějí ozubená kola, která splňují nebo překračují mezinárodní standardy za výrazně nižší náklady než evropské nebo severoamerické alternativy.

Zákazníci společnosti Yile Machinery v těžební a cementářský sektor trvale vykazuje 30–60% úsporu nákladů oproti ekvivalentům z evropských zdrojů, bez kompromisů v kvalitě dokumentace nebo spolehlivosti dodávek.

Klíčové výhody nákupu z Číny:

• Úspora nákladů 30–60 % ve srovnání s evropskými výrobci při ekvivalentní kvalitě

• Možnost velkého průměru – čínští výrobci běžně vyrábějí ozubená kola až do průměru 16 000 mm

• Rychlejší dodací lhůty pro standardní materiály (zásoby ZG42CrMo jsou široce dostupné)

• Úplná dokumentace — Výrobci s certifikací ISO 9001 poskytují kompletní dokumentaci kvality

Na co si dát pozor:

• Výrobci bez vlastní schopnosti NDT

• Dodavatelé, kteří nemohou zajistit sledovatelnost materiálu

• Neobvykle nízké ceny, které naznačují materiálové nebo procesní zkratky

• Žádná technická podpora pro kontrolu výkresů nebo reverzní inženýrství

Yile Machinery se nachází v Luoyang, historickém čínském centru těžkého průmyslu. S více než 25 lety výrobních zkušeností a zákazníky na šesti kontinentech kombinujeme efektivitu čínské výroby s přísnými standardy kvality, které požadují globální těžařské a cementářské provozy.

Lead Times Gear Gear: Co očekávat

Dodací lhůta je kritickým faktorem, zejména při plánování plánovaných odstávek údržby nebo reakcí na neočekávané poruchy.

Tip pro plánování: Náhradní ozubená kola objednejte během předchozího cyklu údržby, nikoli při poruše stávajícího ozubeného kola. 12týdenní dodací lhůta znamená 3měsíční odstávku výroby, pokud čekáte na selhání. Kontaktujte společnost Yile Machinery včas a prodiskutujte svůj plánovaný plán údržby – můžeme vám pomoci plánovat dopředu.

Často kladené otázky (FAQ)

Q1: Můžete vyrobit ozubené kolo bez originálních výkresů?

Ano. Yile Machinery poskytuje kompletní služby reverzního inženýrství. Pro výrobu výrobních výkresů požadujeme opotřebené ozubené kolo (nebo přesné měření). Náš technický tým s vámi před zahájením výroby zkontroluje výkresy.

Q2: Jaké je minimální množství objednávky (MOQ) pro vlastní ozubená kola?

MOQ je 1 kus. Ozubená kola jsou vyráběna na zakázku podle vašich specifikací. Nepožadujeme minimální objednací množství.

Q3: S jakými druhy oceli pracujete?

Pracujeme se všemi standardními materiály ozubených kol včetně ZG42CrMo, ZG35CrNiMo, ZG310-570, 42CrMo4, 34CrNiMo6 a ekvivalenty norem ASTM, DIN a BS. Můžeme také pracovat s třídami specifikovanými zákazníkem. Všechny materiály jsou zpracovány prostřednictvím našeho vlastní zařízení na ocelové odlitky a výkovky s plnou sledovatelností.

Q4: Poskytujete záruku na ozubená kola?

Ano. Poskytujeme 12měsíční záruku na výrobní vady od data instalace (nebo 18 měsíců od odeslání, podle toho, co nastane dříve), doloženou kompletní dokumentací o kvalitě.

Q5: Jaké kvalitní dokumenty jsou součástí každé zásilky?

Každá zásilka obsahuje: certifikáty mlýna, záznamy o tepelném zpracování, protokoly o mechanických zkouškách (tah, tvrdost, ráz), protokol o rozměrové kontrole, protokoly o kontrole UT a MT a balicí list s hmotností/rozměry.

Q6: Můžete vyrobit segmentovaná ozubená kola pro instalaci v terénu?

Ano. Specializujeme se na konstrukci segmentového ozubeného kola (2, 4 nebo více segmentů). Spoje segmentů jsou přesně opracovány pro přesné vyrovnání zubů během montáže v terénu. Můžeme poskytnout pokyny k instalaci a technickou podporu. Podívejte se na naše řada ozubených kol , kde najdete další podrobnosti o dostupných konfiguracích.

Q7: Jaká je vaše maximální výrobní kapacita?

Dokážeme vyrobit ozubená kola do vnějšího průměru 16 000 mm a až 120 metrických tun . hmotnosti Naše CNC vertikální soustruhy a odvalovací stroje na ozubení patří k největším v průmyslové základně Luoyang.

Q8: Jak získám cenovou nabídku?

Zašlete nám své výkresy (formát PDF nebo DWG), požadovaný druh materiálu, množství a dodací lhůtu. Odpovíme s podrobnou cenovou nabídkou do 48 hodin . Pokud nemáte kresby, kontaktujte nás a prodiskutujte možnosti reverzního inženýrství.
