Popis produktu

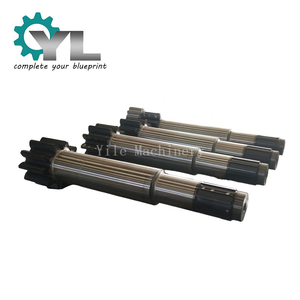

Hřídel ozubeného kola s dvojitým spirálovým ozubením neboli rybí pastorek je tahounem uvnitř hlavní převodovky nebo pastorkové stolice válcovny. Je zodpovědný za přenos obrovského točivého momentu z motoru na válcovací válce, odolává extrémním rázovým zatížením a nepřetržitému provozu. Spolehlivost této jediné součásti je rozhodující pro celou výrobní linku.
Yile Machinery kuje a obrábí vysoce přesné ozubené hřídele rybí kosti navržené pro maximální pevnost, odolnost a provozní životnost v nejdrsnějších prostředích oceláren.
Výkon mlýnského pastorku je dán kvalitou jeho výrobního procesu. Dodržujeme přísný, vícestupňový výrobní protokol, abychom zajistili vynikající mechanické vlastnosti:
Vysoce kvalitní kování: Začínáme s ingoty z prvotřídní legované oceli (např. 42CrMo, 34CrNiMo6, 18CrNiMo7-6 ). Ocel je kovaná, aby vytvořila rafinovanou vnitřní strukturu zrna, eliminovala poréznost a výrazně zvýšila její houževnatost a odolnost proti únavě ve srovnání se standardním tyčovým materiálem.
Tepelné zpracování (kalení a temperování): Po hrubém obrábění prochází hřídel zásadním procesem tepelného zpracování. Kalení a popouštění vytváří optimální kombinaci vysoké povrchové tvrdosti pro odolnost proti opotřebení a houževnatého, tvárného jádra, které absorbuje rázová zatížení bez lámání.
Přesné obrábění a řezání ozubených kol: Konečná fáze zahrnuje dokončovací obrábění čepů hřídele a přesné řezání zubů dvojitého šroubového ozubení pomocí pokročilých CNC odvalovacích nebo brusných strojů . To zajišťuje dokonalý profil zubu, hladký záběr a tichý chod.
Konstrukce ozubeného kola ve tvaru rybí kosti je vynikající pro aplikace s vysokým točivým momentem z několika klíčových důvodů:
Vysoká kapacita točivého momentu: Protilehlé úhly šroubovice na čele ozubeného kola umožňují současné zapojení více zubů, rozdělují zatížení a umožňují přenos enormní síly.
Hladký, tichý chod: Postupné zabírání zubů ve tvaru V má za následek mnohem hladší a tišší přenos síly ve srovnání s čelními ozubenými koly.
Žádný axiální tah: Na rozdíl od jednoduchých spirálových ozubených kol, která generují axiální síly, protilehlé spirály ozubeného kola s rybí kostí tyto síly ruší. To eliminuje potřebu složitých axiálních ložisek, zjednodušuje konstrukci převodovky a zvyšuje spolehlivost.
Materiál: Kované legované oceli včetně 42CrMo, 35CrMo, 34CrNiMo6, 18CrNiMo7-6 a dalších vlastních jakostí.
Výroba: Kované + Tepelně zpracované (QT) + Přesné CNC obrábění.
Typ ozubeného kola: dvojitá spirála / rybí kost.
Použití: Převodovky válcoven, stojany pastorků, lodní pohony a další průmyslové pohony pro velké zatížení.
Zakázková výroba: Vyrábí se podle výkresů a technických specifikací zákazníka.
Kontrola: Všechny hřídele podléhají přísné kontrole kvality, včetně UT (Ultrazvukové testování), MT (Magnetic Particle Testing) a rozměrových kontrol.
Získejte cenovou nabídku na kovaný pastorkový hřídel
Zajistěte spolehlivost pohonu vašeho mlýna. Zašlete nám své technické výkresy a požadavky na materiál, abychom obdrželi konkurenceschopnou nabídku na zakázkově vyrobený hřídel ozubeného kola s rybí kostí.
