Produktbeschreibung

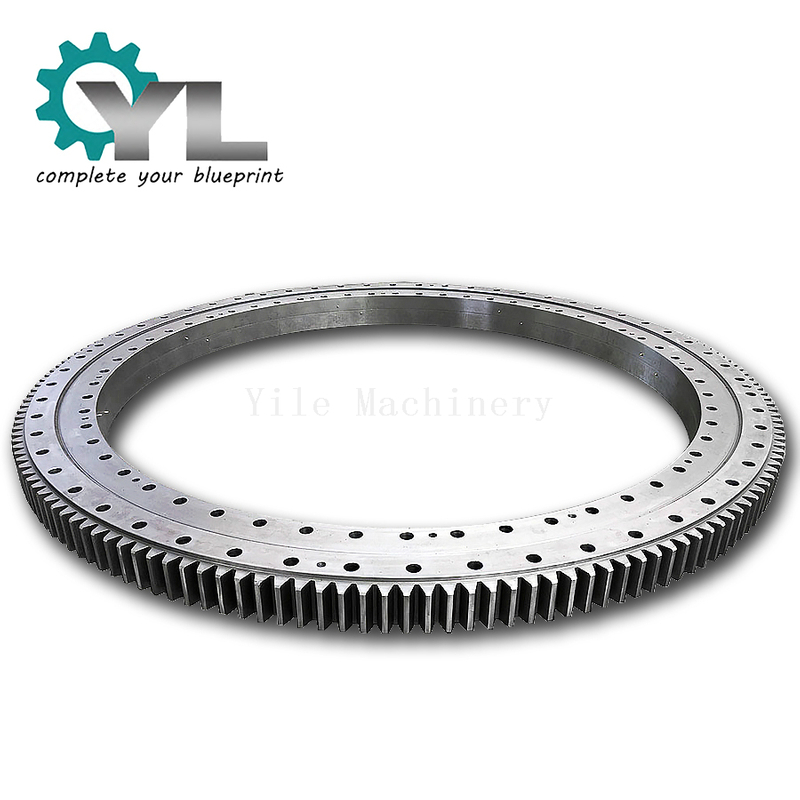

Yile Machinery ist ein spezialisierter OEM-Hersteller von robusten und zuverlässigen Rundtischlagern mit integriertem Außenzahnrad. Diese auch als Drehtischlager bekannten Komponenten mit großem Durchmesser sind so konstruiert, dass sie gleichzeitig komplexe axiale, radiale und Kippmomentbelastungen bewältigen und gleichzeitig eine angetriebene Rotation ermöglichen.
Unsere Außenverzahnungsdrehkränze sind die ideale Lösung für Schwerlastmaschinen, die eine kompakte, langlebige und leistungsstarke Drehverbindung erfordern.
Integriertes Außenzahnrad: Der Außenring ist präzise mit Zahnradzähnen bearbeitet, sodass er direkt mit einem Antriebsritzel kämmen kann. Dies bietet eine einfache und leistungsstarke Lösung zum Drehen der gesamten Baugruppe.
Vierpunkt-Kontaktkugeldesign: Dies ist die gebräuchlichste und vielseitigste Drehkranzstruktur. Eine einzelne Kugellagerreihe berührt die Laufbahn an vier Punkten, sodass das Lager Schub-, Radial- und Momentlasten aus jeder Richtung aufnehmen kann.
Robuste und langlebige Konstruktion: Unsere Lager werden aus hochwertigen legierten Stählen wie 42CrMo oder 50Mn hergestellt und verfügen über induktionsgehärtete Laufbahnen, um eine hervorragende Verschleißfestigkeit und eine lange Lebensdauer zu gewährleisten.
Anpassbare Montagemuster: Wir liefern Drehkränze mit vorgebohrten und mit Gewinde versehenen (oder durchgehenden) Montagelöchern gemäß Ihren spezifischen Zeichnungen und Installationsanforderungen.
Unser standardmäßiges Außenzahnrad-Großwälzlager (Serie Modell 01) nutzt ein hocheffizientes Vierpunkt-Kontaktdesign. Diese Struktur besteht aus:
Ein Innenring und ein Außenring mit präzisionsgeschliffenen Laufbahnen.
Eine einzelne Reihe von Stahlkugeln, die als Wälzkörper dienen.
Abstandshalter (Käfige) aus Nylon oder Stahl, um die Kugeln zu trennen und eine reibungslose Bewegung zu gewährleisten.
Diese kompakte Bauweise bietet eine hervorragende Tragfähigkeit bei kleinem axialen und radialen Querschnitt und ist damit die erste Wahl für eine Vielzahl industrieller Anwendungen.
Qualität ist in jeder Phase unseres Herstellungsprozesses integriert:
Materialschmieden: Wir beginnen mit hochwertigen geschmiedeten Stahlringen, um eine hervorragende Kornstruktur und Freiheit von inneren Fehlern zu gewährleisten.
Laufbahn- und Zahnradbearbeitung: Wir verwenden fortschrittliche CNC-Drehmaschinen und Wälzfräsmaschinen, um präzise Laufbahngeometrien und Zahnprofile zu erstellen.
Induktionshärtung: Die Lagerlaufbahnen und Zahnradzähne werden selektiv gehärtet, um eine hohe Oberflächenhärte für Verschleißfestigkeit zu erreichen und gleichzeitig den Kern zäh und duktil zu halten, um Stoßbelastungen zu absorbieren.
Präzisionsschleifen: Das abschließende Schleifen der Laufbahnen gewährleistet eine gleichmäßige Rotation und präzise Laufgenauigkeit.
Endmontage und Inspektion: Jedes Lager wird vor dem Versand zusammengebaut, vorgespannt und auf Drehmoment und Maßgenauigkeit überprüft.
Unsere Drehkränze für Außenverzahnungen sind wichtige Komponenten in Maschinen in vielen Branchen:
Baumaschinen: Bagger, Mobilkrane, Turmdrehkrane, Betonpumpen.
Materialhandhabung: Gabelstaplerrotatoren, Hafenkräne, Stapler und Rückladegeräte.
Industrielle Automatisierung: Schweißpositionierer, Industrieroboter, Drehtische für Montagelinien.
Erneuerbare Energien: Kleine Windkraftanlagen, Solartracker.
Spezialfahrzeuge: Hubarbeitsbühnen (Arbeitsbühnen), Forstmaschinen, Bohrgeräte.
Fordern Sie ein Angebot für Ihre Bewerbung an
Stellen Sie uns Ihre technischen Anforderungen, Belastungsdaten und Zeichnungen zur Verfügung. Unser Engineering-Team hilft Ihnen bei der Auswahl des richtigen Lagers und erstellt ein wettbewerbsfähiges OEM-Angebot.
