Autor: Lily Wang Čas vydania: 28.04.2026 Pôvod: Yile Machinery
Keď prevádzkujete cementáreň alebo banskú prevádzku, posledná vec, ktorú by ste chceli, sú neočakávané prestoje z neúspešného ozubeného kolesa. Tieto masívne komponenty sú chrbticou rotačných pecí a prenášajú krútiaci moment z hnacieho systému na plášť pece. Ak sa niečo pokazí, celá vaša výrobná linka sa zastaví.
Vyrábali sme zákazkové priemyselné prevody pre rotačné pece v našom zariadení Luoyang už viac ako 8 rokov. Za ten čas sme sa naučili, čo odlišuje výbavu, ktorá vydrží 20 rokov od výstroja, ktorá zlyhá do dvoch. Dovoľte mi, aby som vás previedol tým, čo potrebujete vedieť.
Dovoľte mi začať základmi, pretože pochopenie komponentu vám pomôže pochopiť požiadavky na kvalitu.

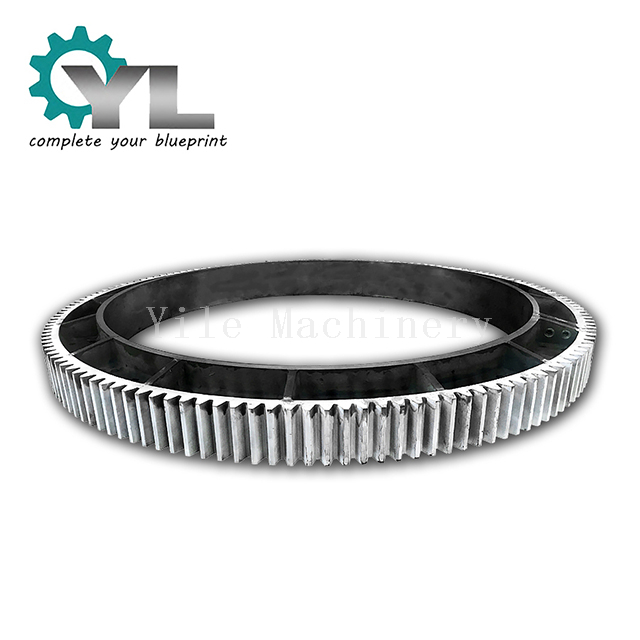

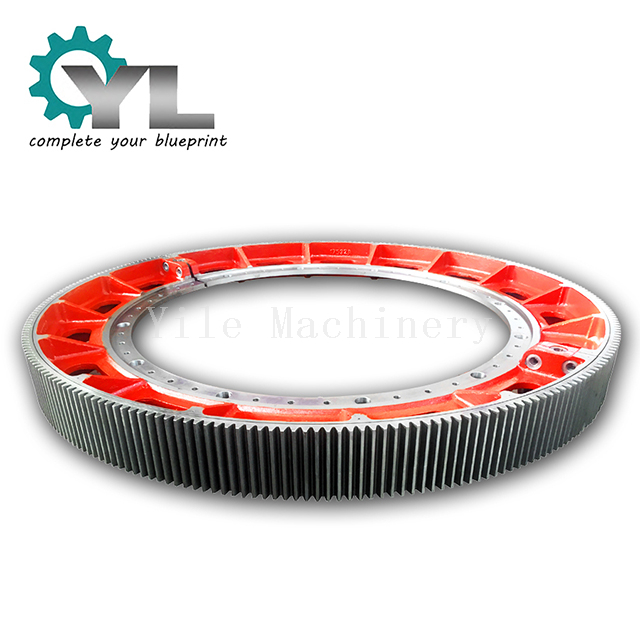

Ozubené koleso je v podstate veľké ozubené koleso, ktoré sa ovíja okolo vonkajšej strany rotačnej pece alebo mlecieho bubna. Je v zábere s pastorkom, ktorý je poháňaný motorom. Úloha ozubeného kolesa je jednoduchá, ale náročná: podporuje celú hmotnosť rotujúcej pece a zároveň prenáša krútiaci moment potrebný na jej otáčanie.
Toto nie sú malé komponenty. Typický obvodový prevod pre priemyselnú pec môže vážiť kdekoľvek od 2 ton do viac ako 50 ton. A keďže samotný plášť pece môže byť dlhý 60 – 100 metrov, ozubené koleso musí udržiavať presné zarovnanie po celom svojom obvode.
Tu sú veci technické, ale sľubujem, že to stojí za pochopenie.
Americká asociácia výrobcov ozubených kolies zaviedla štandardy kvality špeciálne pre priemyselné ozubené kolesá. Najrelevantnejšia je AGMA 2004, ktorá pokrýva materiály ozubených kolies, tepelné spracovanie a geometriu zubov. Keď získavate ozubené kolesá z Číny, chcete výrobcu oboznámeného s týmito medzinárodnými normami.
Táto medzinárodná norma špecifikuje geometriu ozubených kolies a požiadavky na kvalitu. Definuje tolerancie hrúbky zubov, limity variácií rozstupu a triedy presnosti profilu zubov. Pre aplikácie v rotačných peciach zvyčajne odporúčame zamerať sa na ISO 1328 trieda 7 alebo lepšia.
V Číne sa národná norma série GB/T 3480 vzťahuje na podobnú pôdu ako ISO 1328. Väčšina renomovaných čínskych výrobcov zariadení pracuje podľa noriem GB/T aj ISO, vďaka čomu získate komponenty medzinárodnej kvality.
Materiál, z ktorého je váš obvodový výstroj vyrobený, priamo ovplyvňuje jeho výkon a životnosť. Tu je to, na čo sa musíte opýtať.
ZGCr5 (nízkolegovaná liata oceľ) : Toto je náš najbežnejšie používaný materiál pre štandardné aplikácie v rotačných peciach. Ponúka dobrú odolnosť proti opotrebovaniu a možno ho tepelne spracovať, aby sa dosiahla tvrdosť potrebná pre náročné prostredia.
ZG35CrMo (zliatinová liata oceľ) : Ak vaša pec pracuje pri väčšom namáhaní alebo teplotných zmenách, tento materiál poskytuje lepšiu húževnatosť a odolnosť proti únave.
ZG42CrMo : Pre najnáročnejšie aplikácie poskytuje táto vysokolegovaná možnosť vynikajúce mechanické vlastnosti, aj keď za vyššiu cenu.
Len surové odlievanie nestačí. Váš obvodový výstroj potrebuje správne tepelné spracovanie, aby ste dosiahli správnu rovnováhu medzi tvrdosťou povrchu a tuhosťou jadra. Používame normalizované a temperované procesy tepelného spracovania, po ktorých nasleduje cementovanie na povrchu zubov.
Typický rozsah tvrdosti zubov ozubeného venca pece je 260-320 HB na povrchu s primeranou húževnatosťou jadra, aby odolal praskaniu pri rázovom zaťažení.
Dovoľte mi, aby som vás previedol naším procesom v Yile Machinery, aby ste vedeli, čo môžete očakávať od kvalitného výrobcu.
Najprv vytvoríme alebo dostaneme odlievací vzor na základe vašich výkresov. Kvalita vzoru priamo ovplyvňuje rozmerovú presnosť konečného ozubeného kolesa. Po kastingu vystupujeme Testovanie UT na zistenie akýchkoľvek vnútorných defektov pred začatím obrábania.
Tu naozaj záleží na presnosti. Na rezanie zubov ozubenia na presné špecifikácie používame CNC odvaľovacie stroje na ozubenie. Pri veľkých obvodových prevodoch to môže byť niekoľkodňová operácia. V tejto fáze zvyčajne dosahujeme triedu kvality AGMA Q9-Q11.
Po rezaní zubov prechádza ozubené koleso starostlivo kontrolovaným procesom tepelného spracovania. To zahŕňa normalizáciu, popúšťanie a prípadne povrchové indukčné kalenie bokov zubov. Každý cyklus tepelného spracovania dokumentujeme, aby sme vám poskytli vysledovateľnosť.
Vŕtanie, drážky pre pero a montážne plochy sú opracované na konečné tolerancie. Potom prichádza kritická časť: komplexná kontrola.
Tu je kontrolný zoznam opatrení na kontrolu kvality, ktoré by ste mali očakávať od každého seriózneho výrobcu ozubeného kolesa.
Každý kritický rozmer overíme podľa vašich výkresov. To zahŕňa:
Vonkajší priemer a šírka čela
Priemer otvoru a tolerancia
Rozmery klinovej drážky
Hrúbka zuba (na viacerých miestach po obvode)
Tvárové hádzanie a radiálne hádzanie
Pomocou tvrdomerov podľa Brinella overujeme tvrdosť povrchu na viacerých miestach ozubeného kolesa. Tiež kontrolujeme správnu penetráciu tvrdosti z povrchu do jadra.
Pomocou špecializovaného zariadenia meriame profil zubov, stopu zubov a presnosť rozstupu. To potvrdzuje, že ozubené koleso bude správne zaberať s vaším pastorkom.
Pred odoslaním vykonávame magnetická kontrola častíc na bokoch zubov a všetkých kritických oblastiach. To deteguje povrchové a blízkopovrchové trhliny, ktoré by mohli viesť k predčasnému zlyhaniu.
Pre kritické aplikácie ultrazvukové testovanie potvrdzuje integritu odliatku. To je dôležité najmä pri veľkých prevodoch, kde môžu byť vnútorné defekty katastrofálne.
Na základe našich skúseností s dodávaním ozubených kolies zákazníkom v Rusku, na Srí Lanke a mimo nej uvádzame najčastejšie problémy, s ktorými sa stretávame.
Nekvalitné odliatky majú často vnútorné dutiny alebo nekovové inklúzie. Tie sa pri cyklickom zaťažovaní stávajú bodmi iniciácie trhlín. Vždy trvajte na správach o testovaní UT.
Príliš mäkké znamená rýchle opotrebovanie. Príliš tvrdý znamená krehké zlyhanie. Výrobca potrebuje zasiahnuť do bodky, čo si vyžaduje presnú kontrolu a overenie tepelného spracovania.
Ak sa ozubené koleso presne nezhoduje s vašimi výkresmi, počas inštalácie nebude správne sedieť. Nesprávne nastavenie vedie k vibráciám, hluku a zrýchlenému opotrebovaniu ozubeného kolesa aj pastorka.
Môžete byť v pokušení získať ozubené kolesá od všeobecnej zlievarne. Tu je dôvod, prečo je to zvyčajne chyba.
Ozubené kolesá vyžadujú špecializované vybavenie a odborné znalosti, ktoré bežné zlievarne jednoducho nemajú. Samotné rezanie zubov vyžaduje masívne CNC ozubené stroje, ktoré stoja milióny dolárov. Procesy tepelného spracovania musia byť presne kontrolované. Kontrolné zariadenie musí byť kalibrované podľa medzinárodných noriem.

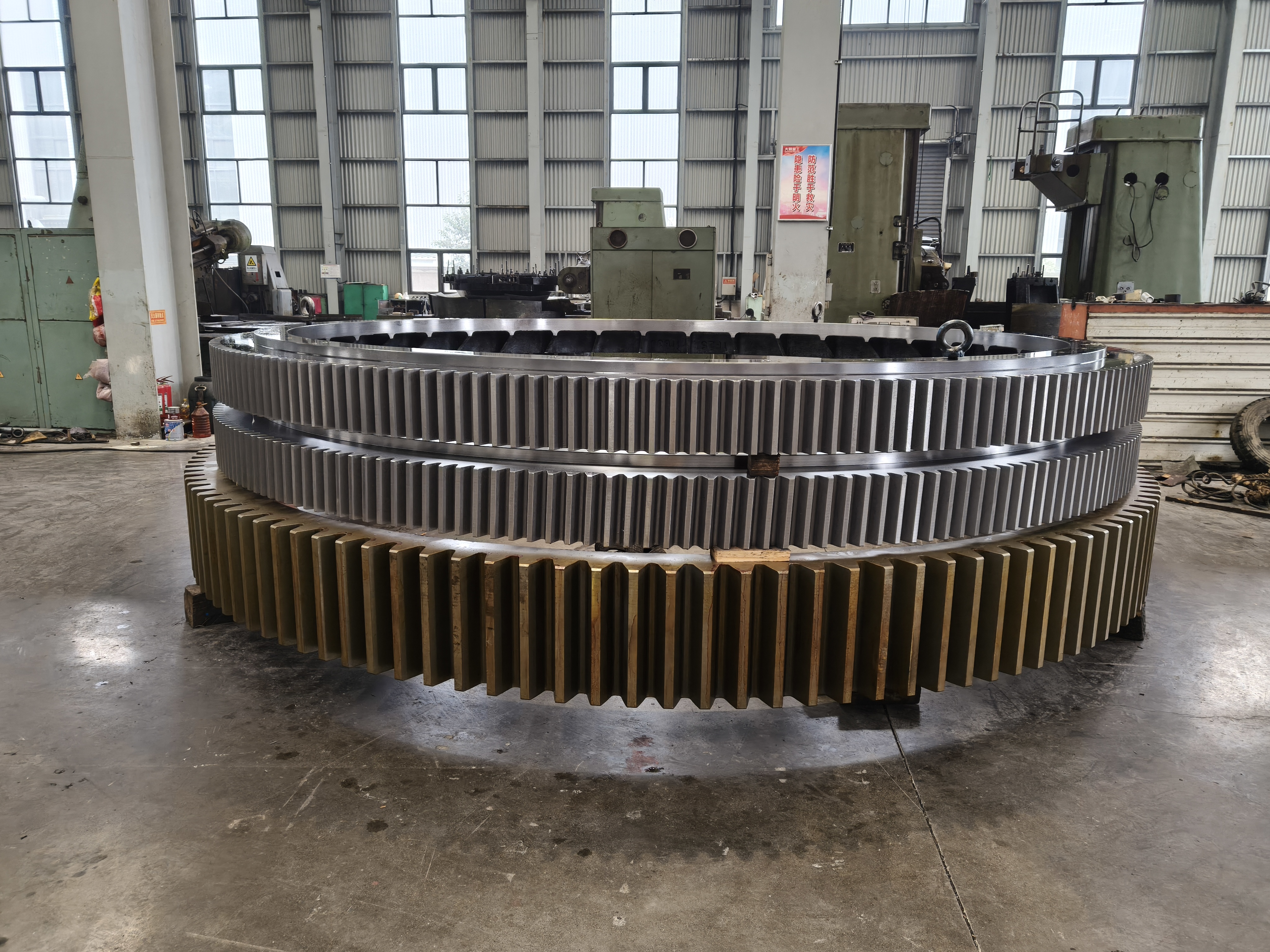

V Yile Machinery sme investovali špeciálne do možností výroby ozubených kolies. náš vysokovýkonné CNC odvaľovacie stroje na ozubenie zvládnu ozubenie až do priemeru 6 metrov. Máme vyhradené zariadenia na tepelné spracovanie a laboratórium na úplnú kontrolu kvality.
Spolupracovali sme s kupujúcimi z Ruska, Srí Lanky a desiatok ďalších krajín. Tu je to, čo tvorí úspešné partnerstvo.
Nikdy nepredpokladajte, že výrobca porozumel vašim požiadavkám. Vždy poskytnite podrobné výkresy s toleranciami, špecifikáciami materiálu a požiadavkami na kontrolu v písomnej forme. Uprednostňujeme kontrolu vašich nákresov pred uvedením cenovej ponuky, aby sme identifikovali prípadné problémy.
Ak objednávate viacero prevodov, zvážte objednanie najprv jedného ako vzorky. To vám umožní overiť kvalitu pred vykonaním celej objednávky.
Odporúčame zákazníkom, aby si pred odoslaním zabezpečili kontrolu treťou stranou. To zvyšuje náklady, ale poskytuje pokoj. Prípadne si vyžiadajte podrobné revízne správy s fotografiami a údajmi o meraní.
Kvalitné obvodové ústrojenstvo je významnou investíciou, ktorá sa však počas rokov spoľahlivej prevádzky vypláca. Dodatočné náklady na spoluprácu so špecializovaným výrobcom, ktorý dodržiava medzinárodné normy, sa takmer vždy vyplatia v porovnaní s nákladmi na prestoje spôsobené poruchami ozubených kolies.
Ak ste na trhu pre ozubené kolesá rotačnej pece , radi skontrolujeme vaše požiadavky a poskytneme podrobnú cenovú ponuku. Vyvážame do Ruska, na Srí Lanku a do celého sveta so skúsenosťami s vybavovaním dokumentácie a logistikou pre medzinárodné zásielky.
Neváhajte osloviť so svojimi kresbami. Sme tu, aby sme vám pomohli nájsť správne riešenie pre vašu aplikáciu.
