Osiem tygodni. Tak długo jeden z naszych klientów czekał na wymianę koła zębatego — ale okazało się, że nie pasuje ona do napędu jego pieca, ponieważ dostawca obrobił otwór z niewłaściwą tolerancją. Przestój kosztował kilka razy więcej niż sam sprzęt.
Przez lata pracowałem z zespołami zaopatrzeniowymi w firmach wydobywczych, cementowniach i hutach stali. Tego rodzaju historie nie są rzadkie. Zwykle ma to tę samą przyczynę: kupujący ocenił ofertę, a nie producent.
W tym przewodniku omówiono, co widziałem, oddzielając niezawodnych producentów przekładni przemysłowych od sklepów, które akurat mają maszynę do frezowania obwiedniowego.
Awaria przekładni nie oznacza tylko zamówienia na wymianę. W przemyśle ciężkim oznacza to zatrzymanie linii produkcyjnej, koszty logistyki awaryjnej i pracę ekipy utrzymaniowej w nadgodzinach. W górnictwie i cemencie nieplanowane przestoje mogą kosztować dziesiątki tysięcy dolarów na godzinę.
Wydajność przekładni sprowadza się do trzech rzeczy, które zostaną wykonane prawidłowo: dokładność geometrii zębów, właściwości materiału po obróbce cieplnej i precyzja wymiarowa wykończenia. Jeśli przegapisz którykolwiek z nich, przekładnia ulegnie awarii — często na długo przed oczekiwanym okresem użytkowania.
Dlatego doświadczone zespoły zakupowe nie tylko porównują ceny. Przed wycięciem pierwszego wióra sprawdzają możliwości procesowe producenta, dokumentację jakości i głębokość inżynieryjną.
To pierwsze pytanie, które mówię kupującym: jakich maszyn używasz konkretnie do produkcji kół zębatych?
Maszyny do frezowania zębatego wycinają profile zębów z konsystencją, której nie są w stanie odtworzyć standardowe frezarki CNC. Zastosowania wymagające dużej precyzji wymagają szlifowania kół zębatych w celu uzyskania wykończenia powierzchni i dokładności geometrii zębów. Są to znaczące inwestycje kapitałowe — sklepy, które ich nie wykonują, zwykle nie są w stanie utrzymać tolerancji wymaganych przez Twoje zastosowanie.
Drugim separatorem jest obróbka cieplna. Duże przekładnie przemysłowe wymagają kontrolowanych cykli nawęglania, hartowania i odpuszczania, aby osiągnąć twardość i wytrzymałość wymaganą przy dużych obciążeniach. Producenci nieposiadający własnych możliwości obróbki cieplnej zlecają ten etap na zewnątrz, co wydłuża czas realizacji i eliminuje identyfikowalność w łańcuchu dostaw.
Jeden praktyczny test: prześlij rysunek i zobacz, jak zareagują.
Dostawca, który wycenia ofertę w ciągu kilku godzin, nie pytając o Twoje zastosowanie, obciążenie robocze lub typ sprzętu, traktuje Twój sprzęt jak towar. Profesjonalny producent zapyta o cykl pracy, środowisko, w którym pracuje przekładnia i oczekiwaną żywotność, a następnie przejrzy rysunek w tym kontekście.
Ta recenzja wcześnie wykrywa problemy. Widzieliśmy rysunki przedstawiające specyfikacje obróbki cieplnej, które powodowałyby kruchość przekładni pod obciążeniem udarowym, lub tolerancje otworów, które powodowałyby problemy z pasowaniem wciskowym w terenie. Złapanie tych, którzy wzięli udział w przeglądzie projektu, nic nie kosztuje. Łapanie ich po statkach z narzędziami jest kosztowne.
Kontrola końcowa nie jest systemem kontroli jakości. Zanim przekładnia przejdzie kontrolę końcową, problemy z wcześniejszych etapów — zamiana materiału, niespójność obróbki cieplnej, odkształcenia podczas hartowania — są już zapieczętowane.
Renomowani producenci weryfikują certyfikaty materiałowe przy odbiorze, sprawdzają krytyczne wymiary przed i po obróbce cieplnej oraz dokumentują wyniki na każdym etapie. Jeśli dostawca nie może szczegółowo przeprowadzić Cię przez procedurę kontroli w trakcie procesu, ta luka w jego odpowiedzi coś ci mówi.
W przypadku dużych niestandardowych kół zębatych realistyczny cykl produkcyjny trwa od sześciu do dwunastu tygodni od zatwierdzenia rysunku do wysyłki. Oto co wypełnia ten czas:
Przegląd rysunku i wycena (2–5 dni roboczych): Producent sprawdza kompletność, sygnalizuje niejasności, potwierdza dostępność materiału i szacuje czas obróbki. Cytaty, które wracają w ciągu kilku godzin, zwykle pomijają ten krok.
Zaopatrzenie w materiały: Typowe gatunki, takie jak stal węglowa 42CrMo lub 45#, są zazwyczaj dostępne w magazynie. Nietypowe specyfikacje lub duże odkuwki mogą wydłużyć czas zamówienia.
Obróbka zgrubna: półfabrykat przekładni jest obrabiany do kształtu zbliżonego do netto — otwór, wpust, podstawowy profil zęba — pozostawiając materiał do wykończenia po obróbce cieplnej.

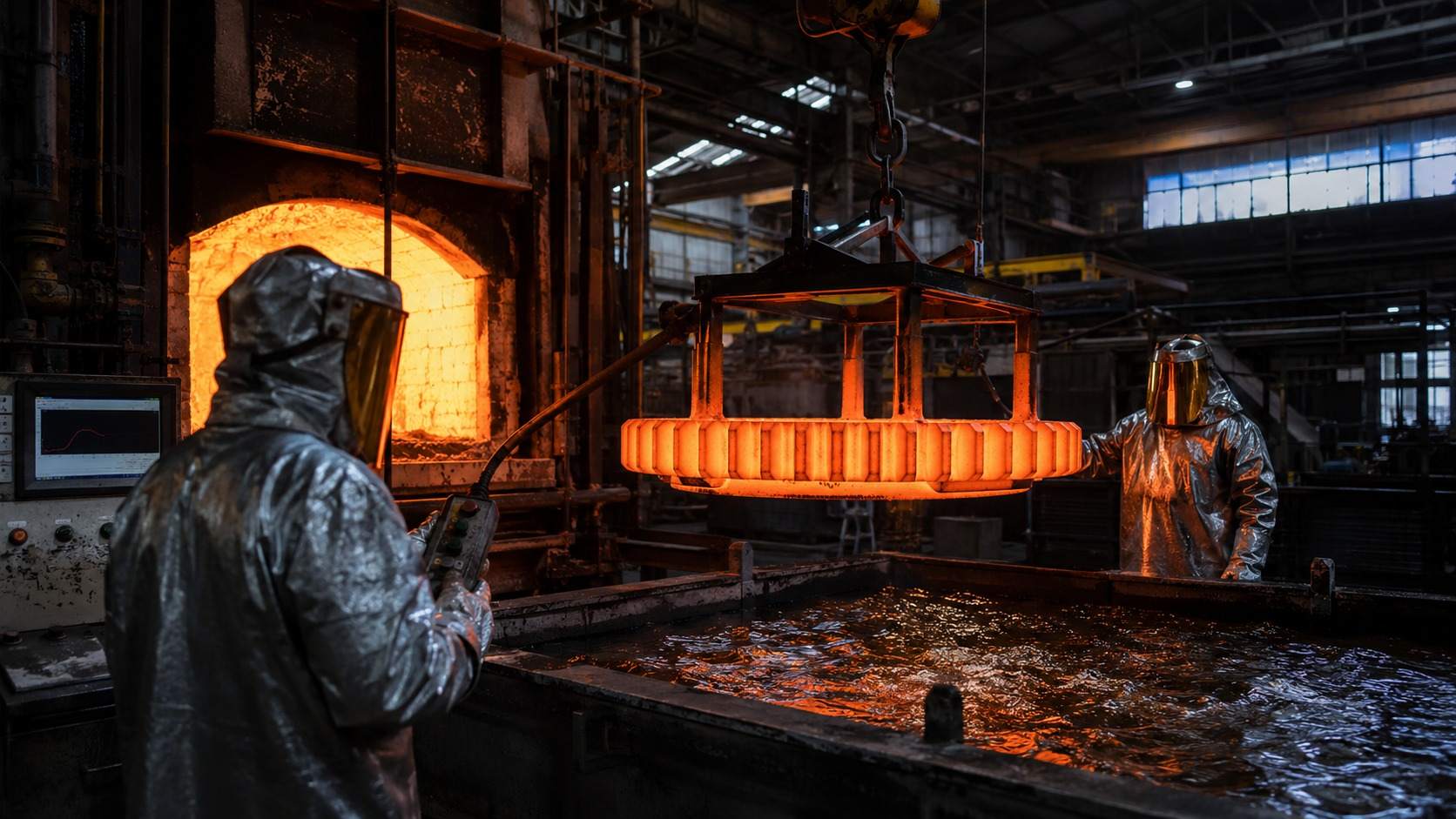

Obróbka cieplna (2–4 tygodnie w przypadku dużych kół zębatych): Jest to najdłuższy pojedynczy etap. Cykle nawęglania, hartowania i odpuszczania zależą od czasu i pieca. Pośpiech na tym etapie jest jedną z najczęstszych przyczyn przedwczesnej awarii przekładni.
Obróbka wykańczająca: ostateczna geometria zęba, wymiary otworu i wykończenie powierzchni zgodnie z tolerancjami rysunku.
Kontrola i dokumentacja: Raport wymiarowy obejmujący grubość zęba, średnicę podziałową, kąt pochylenia linii śrubowej, wymiary wpustu i twardość powierzchni. Najbardziej wiarygodne dane dostarcza CMM lub sprzęt kontrolny specyficzny dla danego biegu.
Pakowanie i wysyłka: Duże przekładnie wymagają opakowań ochronnych dostosowanych do ich wagi i geometrii. Fracht morski jest standardem w przypadku zamówień międzynarodowych.
Wybierając kierując się wyłącznie ceną. Droższą opcją jest przekładnia wyceniona o 15% niżej, która zużywa się w połowie oczekiwanego okresu użytkowania. Najpierw oceń możliwości procesu; następnie negocjuj cenę.
Niedocenianie obróbki cieplnej. Obróbka cieplna odpowiada za około 60% nośności przekładni. Prawie niemożliwa jest także weryfikacja po fakcie na podstawie samych odczytów twardości powierzchni. Poproś o dane dotyczące przebiegu twardości w zastosowaniach krytycznych — przekrój pokazujący twardość na głębokości, a nie tylko na powierzchni.
Wysyłanie rysunku bez kontekstu aplikacji. Przekładnia napędu przenośnika górniczego i przekładnia pieca cementowego obracają się przy zasadniczo różnych profilach obciążenia. Jeśli nie powiesz producentowi, do czego służy dany sprzęt, nie będzie on w stanie zoptymalizować specyfikacji pod kątem Twoich warunków. Przed złożeniem zapytania o wycenę przygotuj krótki opis: typ sprzętu, prędkości robocze, zakres obciążeń, środowisko i oczekiwana żywotność.
Ignorowanie dokumentacji eksportowej. W przypadku międzynarodowych nabywców zaopatrujących się w Chinach brak raportu z badań materiału lub nieprawidłowe świadectwo pochodzenia mogą spowodować przetrzymanie ładunku w odprawie celnej dłużej niż czas realizacji produkcji. Przed złożeniem zamówienia potwierdź standardowy pakiet dokumentacji producenta.
Jaka jest maksymalna średnica obróbki przy produkcji kół zębatych? Sprzęt ma ograniczenia fizyczne. Warsztat wyposażony w frezarkę obwiedniową o średnicy 1000 mm nie jest w stanie wyprodukować większych kół zębatych bez wprowadzenia skomplikowanej konstrukcji dzielonej.
Czy obróbka cieplna odbywa się we własnym zakresie? Czy możesz dostarczyć certyfikaty dotyczące materiałów i obróbki cieplnej? Identyfikowalność od surowca do gotowej części ma znaczenie w przypadku zastosowań krytycznych.
Jaki jest realny czas realizacji zamówienia na przekładnię tej wielkości i jakie są najbardziej prawdopodobne przyczyny opóźnień? To pytanie sprawdza zarówno planowanie produkcji, jak i uczciwość.
Czy możesz udostępnić przykładowe raporty z inspekcji z podobnych wcześniejszych zamówień? Rzeczywiste dane z poprzednich prac dostarczają więcej informacji niż podane możliwości.
Jakie dokumenty eksportowe dostarczacie standardowo i czy macie doświadczenie w wysyłce do [twojego kraju]? Doświadczeni eksporterzy usystematyzowali tę dokumentację.
Jaki jest typowy czas realizacji dużych przekładni przemysłowych?
W przypadku dużych niestandardowych kół zębatych realistyczne jest sześć do dwunastu tygodni od zatwierdzenia rysunku. Mniejsze koła zębate ze standardowych materiałów można czasami ukończyć w ciągu czterech do sześciu tygodni. Potwierdź na etapie wyceny — czas realizacji zależy od harmonogramu obróbki cieplnej i dostępności pieca, a także od czasu obróbki.
Czy producenci przyjmują zamówienia jednoczęściowe?
Tak. Większość producentów przekładni na zamówienie pracuje w oparciu o projekt i nie narzuca znaczących minimalnych wielkości zamówienia. Koszty jednostkowe jednorazowych sztuk będą wyższe niż powtarzalne serie produkcyjne, ale zdolni producenci rutynowo dostosowują się do tego.
Jakie formaty rysunków są akceptowane?
Standardowe formaty — DWG, DXF, PDF, STEP, IGES — są akceptowane przez profesjonalnych producentów. Do wyceny wystarczy przejrzysty plik PDF z pełnymi tolerancjami wymiarowymi. Jeśli geometria jest złożona, preferowane są pliki STEP lub IGES.
Jak mogę sprawdzić, czy sprzęt jest zgodny z moim rysunkiem przed wysyłką?
Poproś o szczegółowy raport z inspekcji obejmujący grubość zęba, średnicę podziałową, kąt pochylenia linii śrubowej, wymiary rowka wpustowego i dane dotyczące twardości. W przypadku zastosowań krytycznych należy określić, że zostanie użyta maszyna współrzędnościowa lub sprzęt kontrolny specyficzny dla przekładni, i poprosić o zapoznanie się z raportem przed zatwierdzeniem wysyłki.
Czy producent może wyprodukować przekładnię ze zintegrowanym wałem?
Tak. Zespoły wał-przekładnia produkowane w jednej serii produkcyjnej skracają etapy zaopatrzenia i często poprawiają dokładność dopasowania pomiędzy współpracującymi elementami. Jest to standardowa możliwość w warsztatach wyposażonych w połączony sprzęt do toczenia i produkcji kół zębatych.
Właściwy producent przekładni przemysłowych wnosi wkład inżynieryjny do procesu zakupowego, a nie tylko maszynę i wycenę. Poszukaj udokumentowanych możliwości procesu, własnej obróbki cieplnej i zespołu, który zapyta o Twoje zastosowanie przed rozpoczęciem obróbki.
W Yile Machinery (yilemachinery.com ) produkujemy precyzyjne koła zębate, wały i zintegrowane zespoły do zastosowań w górnictwie, cementowni i hutach stali. Jeśli masz rysunek lub projekt we wczesnej specyfikacji, wyślij go do naszego zespołu inżynierów w celu przeglądu technicznego i wyceny — bez zobowiązań, a my szczerze powiemy Ci, czy specyfikacja wymaga dostosowania do Twojego zastosowania.
Lily Wang jest specjalistką ds. produkcji w Yile Machinery z bezpośrednim doświadczeniem we wspieraniu zamówień B2B w zakresie ciężkich przekładni przemysłowych w sektorach górnictwa, cementu i metalurgii.
