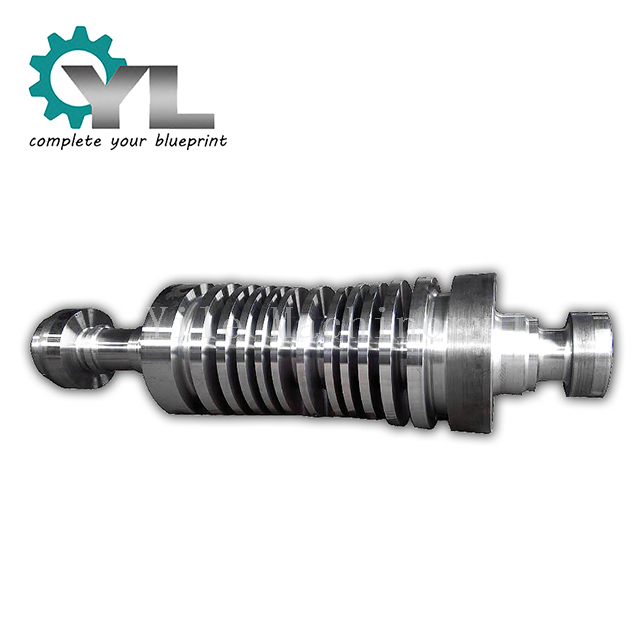

Ejes forjados de rotores de turbinas y generadores

Diseñado para un rendimiento de misión crítica en la generación de energía

En el mundo de la generación de energía, el rotor es el componente giratorio más crítico. Al operar a altas velocidades y temperaturas durante décadas, el rotor de una turbina o generador debe ofrecer una confiabilidad absoluta. Un defecto de material o de fabricación puede provocar una falla catastrófica, lo que resulta en pérdidas financieras masivas e importantes riesgos de seguridad.

Yile Machinery es un fabricante líder de ejes de rotor forjados con matriz abierta y mecanizados con precisión. Suministramos rotores de alta integridad para turbinas de vapor, turbinas de gas y generadores, diseñados para cumplir con los estándares industriales y OEM más exigentes.

El proceso de forja: la base de la confiabilidad

La integridad de un rotor comienza con el proceso de forjado. Utilizamos el método de forjado con matriz abierta , que ofrece propiedades metalúrgicas superiores en comparación con otros métodos.

1. Selección de lingotes: Comenzamos con lingotes de acero aleado ultralimpios y desgasificados al vacío procedentes de fábricas certificadas.

2. Forja y Cogging: El lingote se calienta y se forja bajo una inmensa presión. Este proceso refina la estructura del grano, elimina los huecos internos y orienta el flujo del grano para lograr máxima resistencia y resistencia a la fatiga en el componente final.

3. Materiales y estándares: Trabajamos con una amplia gama de aleaciones de alto rendimiento especificadas para rotores de generación de energía, que incluyen:

• Aleaciones de CrMoV: (p. ej., 26NiCrMoV, 30CrMoV, 34CrNiMoV) para resistencia a altas temperaturas y resistencia a la fluencia.

• Aleaciones CrNiMo: Para alta tenacidad y resistencia en turbinas de baja presión y rotores de generadores.

• Cumplimiento de estándares internacionales como ASTM A470 , EN 10222 y requisitos específicos del cliente.

Tratamiento térmico avanzado y mecanizado de precisión

Las propiedades mecánicas de una pieza forjada se fijan mediante un procesamiento térmico y mecanizado precisos.

• Tratamiento térmico optimizado: los rotores se someten a un ciclo de tratamiento térmico de varias etapas, que normalmente incluye enfriamiento y revenido (Q&T) , para lograr el equilibrio exacto de resistencia a la tracción, tenacidad y dureza requeridos por el diseño. Todos los ciclos se realizan en hornos calibrados con registro de datos detallado.

• Mecanizado de precisión: después del tratamiento térmico y las pruebas preliminares, el rotor se mecaniza en desbaste y acabado en tornos CNC y centros de fresado a gran escala. Logramos las estrictas tolerancias requeridas para muñones de rodamientos, sellos y palas de turbina o interfaces de acoplamiento.

Garantía de calidad sin concesiones: la garantía de integridad

Cada eje del rotor se somete a un riguroso protocolo de inspección y prueba de varias etapas para garantizar que esté libre de defectos. No hay lugar para el compromiso.

• Análisis Químico: Verificación de la composición de la aleación.

• Pruebas de propiedades mecánicas: Se realizan pruebas de tracción, fluencia, alargamiento e impacto Charpy en muestras de prueba tomadas de la forja para verificar los resultados del tratamiento térmico.

• 100% Ensayos No Destructivos (END):

• Prueba ultrasónica (UT): se realiza varias veces a lo largo del proceso para garantizar que la forja esté libre de defectos internos (según ASTM A388 o estándares similares).

• Inspección de partículas magnéticas (MPI): para garantizar que la superficie esté libre de grietas o indicaciones.

• Inspección dimensional: diseño dimensional completo para confirmar que todas las características estén mecanizadas según las especificaciones del dibujo.

• Documentación completa: con cada rotor se suministra un informe de datos del fabricante (MDR) completo, que incluye certificaciones de materiales, tablas de tratamiento térmico, informes de END y registros de inspección dimensional.

Aplicaciones

Fabricamos ejes de rotor forjados a medida para una variedad de equipos de generación de energía:

• Rotores de turbina de vapor (HP, IP, LP)

• Rotores de turbinas de gas

• Rotores de generador y ejes excitadores

• Ejes de turbina hidráulica

• Piñón de caja de cambios grande y ejes de engranaje toro

Asóciese con un experto en forja para sus necesidades críticas de rotores.

Envíe sus dibujos técnicos y especificaciones a nuestro equipo de ingeniería para obtener una propuesta de fabricación detallada y una cotización.
